بناء آلة كسارة الفك

بناء آلة كسارة الفك

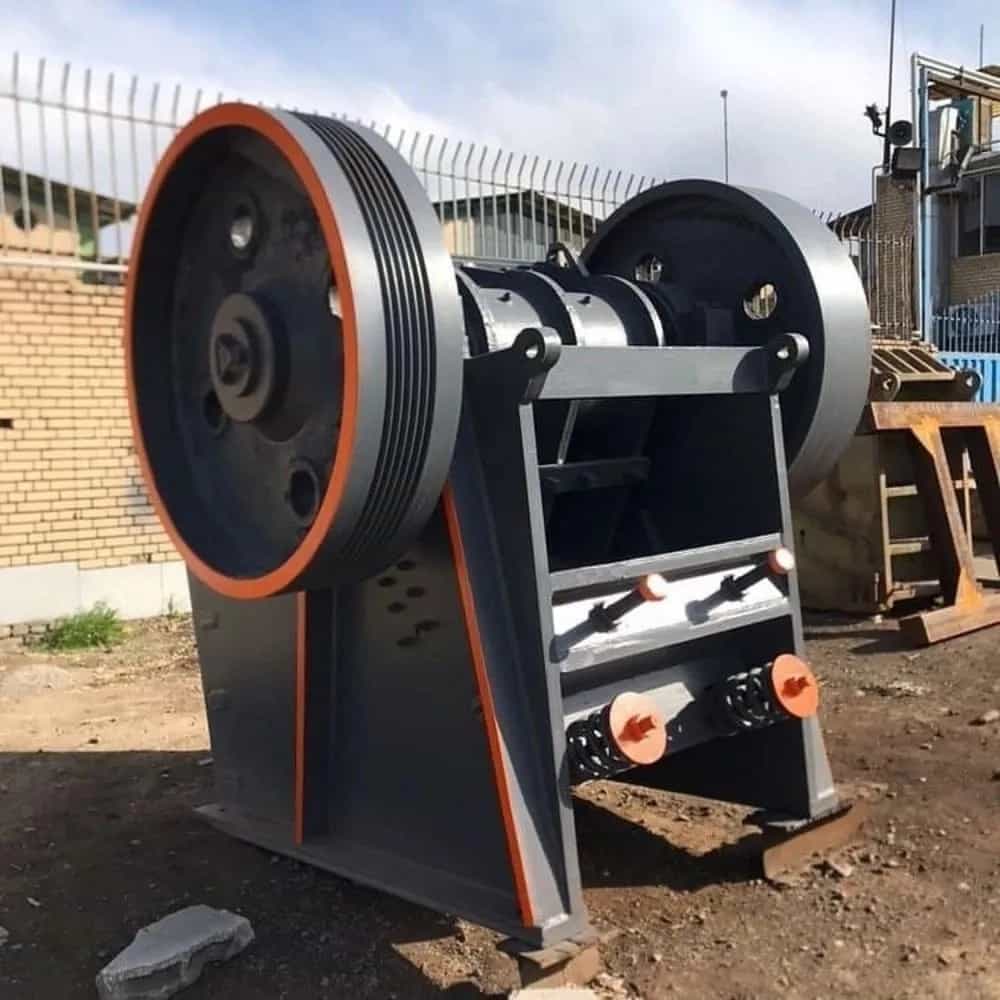

أهمية ومكانة كسارة الفك في صناعة التكسير

لطالما كانت صناعة التعدين ومعالجة المعادن بحاجة إلى معدات قوية وفعالة لتقليل حجم الصخور والمعادن. في غضون ذلك، تلعب الكسارة الفكية دورًا مركزيًا باعتبارها واحدة من أقدم آلات التكسير الأولية وأكثرها شيوعًا وموثوقية. نظرًا لموثوقيته العالية وبنيته الميكانيكية البسيطة وقدرته على سحق المواد بأبعاد مدخلات كبيرة جدًا، يعتبر هذا الجهاز حجر الزاوية في العديد من خطوط المعالجة في مناجم الرمل وأحجار البناء وإعادة التدوير والصناعات الكيميائية. يعد إنشاء الكسارة الفكية عملية هندسية معقدة تتطلب معرفة معدنية وتصميمًا ميكانيكيًا متقدمًا وفهمًا تفصيليًا للقوى المؤثرة على الأجزاء. كمرجع متخصص في هذه الصناعة، استخدم مصنع "جيهان سانغ شيك" سنوات خبرته في التصميم الأمثل وتصنيع الكسارة الفكية بأعلى معايير الجودة لتوفير منتجات متينة وعالية الكفاءة.

تاريخ الكسارات الفكية: أصول التطور الصناعي

يعود تاريخ الكسارات الفكية إلى القرن التاسع عشر. تم تطوير أول كسارات حجرية ميكانيكية لتلبية الاحتياجات المتزايدة لصناعة البناء واستخراج المعادن خلال الثورة الصناعية.

الاختراعات وبراءات الاختراع الأولى

تم منح أول براءة اختراع مسجلة للكسارة الفكية إلى سكوتشلي في عام 1847. ولكن نقطة التحول الرئيسية كانت تسجيل براءة اختراع Kodel للكسارة الفكية الدورانية ثم تحسين التصميمات بواسطة سميث. وشكلت هذه التصاميم أساس آلية الفكين المتحرك والثابت الذي نعرفه اليوم.

التطور في القرن العشرين

خلال القرن العشرين، ومع تزايد الحاجة إلى الإنتاج الضخم للركام وتقليل أبعاد المواد الخام مع زيادة الإنتاجية، ركز المهندسون على عاملين رئيسيين:

1<قوي>. زيادة السعة: توسيع أبعاد فتحة المدخل وتحسين أنظمة نقل الطاقة

2. تحسين عمر الأجزاء القابلة للتآكل: استخدام فولاذ المنغنيز والسبائك المقاومة للتآكل لصنع الفكين.

اليوم، وصل تصنيع الكسارة الفكية إلى مرحلة تتضمن استخدام نمذجة ديناميكيات الموائع الحسابية المتقدمة (CFD) وتحليل العناصر المحدودة (FEA) لضمان التوزيع الأمثل للضغط وتقليل حالات فشل إجهاد المواد. ويحتل مصنع "كسارة جهان الحجرية" مركز الصدارة في هذه الابتكارات باستخدام أحدث الإنجازات الهندسية.

مبادئ الكسارة الفكية: ميكانيكا التكسير

الكسارة الفكية تعمل على مبدأ التكسير بالضغط. هذه الطريقة هي الشكل الأكثر شيوعًا للتقطيع الأولي.

آلية سحق الضغط

وتتم عملية التقطيع في هذا الجهاز كما يلي:

1. إدخال المواد: تدخل المواد الخام (التغذية) إلى الفتحة العلوية للآلة من خلال القادوس.

2. الضغط: يتم وضع المواد بين سطحي الفك: الفك الثابت والفك المتأرجح.

3. قوة السحق: يتحرك الفك المتحرك نحو الفك الثابت بحركة ترددية ويطبق قوة عالية جدًا على المادة. وتتجاوز هذه القوة مقاومة الشد والضغط للمادة وتؤدي إلى كسرها.

4. التفريغ: بعد سحقها إلى حجم يمكن أن يمر عبر فتحة المخرج، يتم توجيه المادة إلى الأسفل وتخرج تحت الفك المتحرك.

ضبط نسبة التخفيض (نسبة التخفيض)

المعلمة الأكثر أهمية في تصميم وأداء الكسارة الفكية هي نسبة تقليل الحجم. تحدد هذه النسبة عدد المرات التي ستكون فيها مادة الإدخال أصغر. ويرتبط هذا التعديل بشكل مباشر بالمسافة بين أطراف الفكين في الجزء السفلي من الجهاز، وهو ما يسمى "ضبط فجوة التفريغ". في عملية صنع الكسارة الفكية الحديثة، يتم إجراء هذا التعديل هيدروليكيًا أو ميكانيكيًا.

آلية العمود المرفقي وعمود غريب الأطوار

القلب النابض للكسارة الفكية هو نظام نقل الطاقة وحركة الفك المتحرك. يتم توفير هذه الحركة بواسطة عمود رئيسي يتلقى الطاقة الدورانية من محرك كهربائي أو محرك ديزل. تم تركيب قطعة غريبة الأطوار على هذا العمود.

[ E = \frac{M \cdot r}{I} ]

حيث (M) هو عزم الدوران، (r) هو نصف القطر اللامركزي (الذي يحدد مقدار حركة الفك)، و (I) هو القصور الذاتي للنظام. تعمل الحركة الدورانية للعمود، بسبب الحركة اللامركزية، على دفع العمود المرفقي وفي النهاية تدفع الفك المتحرك للأمام والخلف بطريقة متأرجحة في المستوى الرأسي.

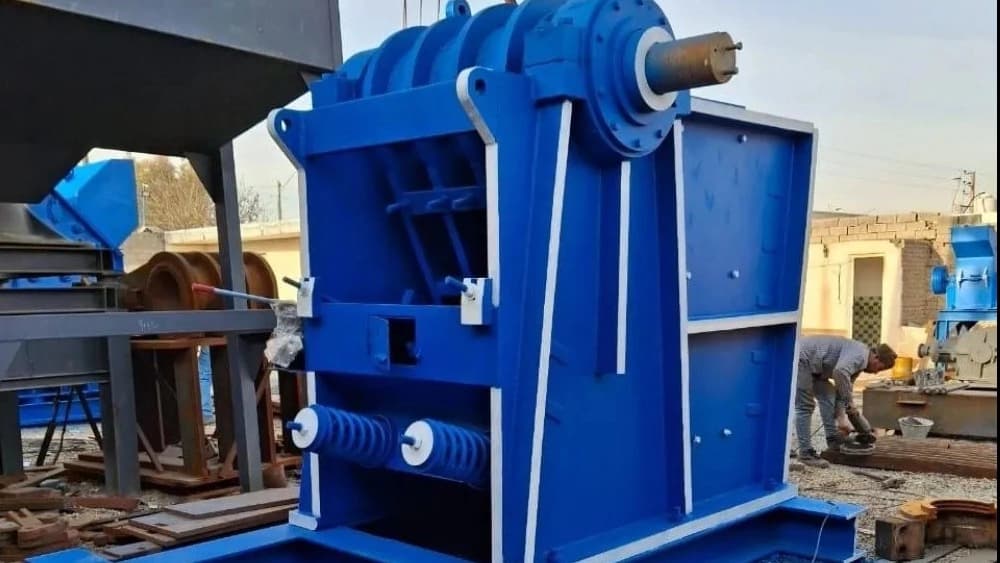

المكونات الرئيسية في عملية تصنيع كسارة الفك

للنجاح في صنع كسارة فكية، يعد معرفة وتصميم كل مكون من المكونات التالية أمرًا بالغ الأهمية:

1. الجسم الرئيسي والإطار (الإطار)

جسم الجهاز هو الهيكل الرئيسي الذي يتحمل كافة قوى السحق. يجب أن يتمتع هذا القسم بأعلى قوة ممكنة.

المواد: عادةً ما تكون مصنوعة من الحديد الزهر عالي القوة أو صفائح فولاذية ملحومة سميكة.

التصميم: يجب أن يتم تصميمه بطريقة تمكنه من تحمل الاهتزازات القوية ونقل قوى الضغط بشكل صحيح إلى الدعامات. في مصنع كسارة جاهان، يتم تصنيع الجسم باستخدام تقنيات اللحام المتقدمة والاختبارات غير المدمرة (NDT) لضمان عدم وجود ضعف في تحمل الأحمال.

2. الفكين (لوحات الفك)

الفكوك هي الأجزاء التي تكون على اتصال مباشر بالمادة وتعاني من تآكل شديد. جودة صناعة الفك هي التي تحدد عمر الجهاز.

الفك الثابت والمتحرك: كلاهما مصنوع من سبائك الفولاذ المقاومة للتآكل.

المواد القياسية: المادة الأكثر شيوعًا هي الفولاذ عالي المنغنيز (الفولاذ عالي المنغنيز - Mn13 أو Mn18 أو Mn21)، مما يزيد من صلابة سطحه بسبب خصائص تصلب عمله.

تصميم السطح: يحتوي السطح الداخلي للفكين على أسنان (شيفرون) تعمل على تحسين كفاءة سحق وتغذية المواد.

3. العمود المرفقي ونظام رمح غريب الأطوار

تعمل هذه المجموعة على تحويل قوة الدوران إلى قوة ترددية.

العمود: يجب أن يكون مصنوعًا من الفولاذ المطروق مع المعالجة الحرارية المناسبة ليكون قادرًا على تحمل ضغوط القص والانحناء العالية.

المحامل: تستخدم المحامل الكروية ذات السعة العالية لتحمل الأحمال الشعاعية والمحورية الثقيلة جدًا. يعد التصميم الصحيح لمبيت المحمل أمرًا حيويًا لمنع تغلغل الغبار.

4. ضبط آلية التعديل

يوفر هذا النظام إمكانية تغيير حجم المخرجات.

الأنواع: يمكن تنفيذها ميكانيكيًا باستخدام صواميل الضبط أو هيدروليكيًا (وهو أكثر شيوعًا في الآلات الحديثة). توفر الآليات الهيدروليكية تحكمًا أكثر دقة.

5. آلية الحماية من التحميل الزائد (نظام لوحة التبديل)

هذا النظام مسؤول عن السلامة الميكانيكية للجهاز.

ألواح الحماية (ألواح التبديل): توجد لوحتان مثلثتان خلف الفك المتحرك. في حالة انحشار جسم غير قابل للسحق (مثل كتلة معدنية)، يتم نقل الضغط إلى الألواح الواقية من خلال الفك المتحرك. إذا تجاوزت القوة الحد، فإن هذه اللوحات (وهي أجزاء قابلة للاستهلاك) سوف تنكسر وتمنع تلف الإطار الرئيسي. وهذه ميزة أساسية في صنع كسارة فكية آمنة.

تصنيع الكسارة الفكية هو مشروع هندسي متعدد المراحل يتطلب تنسيقًا دقيقًا بين التصميم والصب والتصنيع والتجميع.

المرحلة الأولى: التصميم والهندسة

هذه المرحلة هي أساس نجاح المشروع.

تحديد القدرة والحجم: بناءً على احتياجات العميل (مثلاً قدرة طن في الساعة وحجم العلف)، يتم تحديد أبعاد الفتحة (العرض والارتفاع) ونوع الحجر المراد سحقه (صلب أو ناعم).

النمذجة ثلاثية الأبعاد وتحليل الإجهادات (FEA): باستخدام برامج مثل SolidWorks أو Inventor، يتم تصميم النموذج الكامل للجهاز ثم باستخدام برنامج تحليلي، يتم التحقق من توزيع الضغوط في ظل ظروف التحميل القصوى. وهذا يضمن أن جميع الأجزاء مصممة بعامل أمان كافٍ.

المرحلة الثانية: تصنيع المكونات الرئيسية

إنتاج الإطار: يتم تصنيع الإطار الرئيسي إما عن طريق صب قالب كبير أو عن طريق قطع صفائح الفولاذ السميكة بالليزر ولحامها بعناية. الدقة في اللحام مهمة جداً لمنع التشوه بسبب الحرارة.

التصنيع الدقيق: يجب تصنيع العمود الرئيسي والألواح والمحامل اللامركزية وفقًا لتفاوتات دقيقة للغاية لتقليل الاهتزاز وزيادة عمر المكونات.

الخطوة الثالثة: صب الأجزاء القابلة للتآكل

عادةً ما يتم صب فكوك وألواح الضبط من فولاذ المنغنيز الخاص.

المعالجة الحرارية: بعد الصب، يجب إخضاع الأجزاء للمعالجة الحرارية الخاضعة للرقابة لتثبيت الخواص الميكانيكية المطلوبة (مثل الصلابة والمتانة).

الخطوة الرابعة: التجميع الأساسي (التجميع الفرعي)

في هذه المرحلة، يتم تركيب المكونات الداخلية مثل العمود والعمود المرفقي والمحامل وآلية الضبط داخل الإطار. ويتم حقن الشحوم والتشحيم الأولي للأنظمة.

الخطوة الخامسة: تركيب الفكين والإعدادات النهائية

الخطوة السادسة: الاختبار والتشغيل

يخضع الجهاز لأحمال اختبارية قبل التسليم. وتشمل الاختبارات ما يلي:

تحقق من عدم وجود اهتزازات غير مصرح بها.

قياس استهلاك تيار المحرك الكهربائي تحت الحمل.

اختبار أداء آلية ضبط فتحة العدسة.

يعتقد مصنع جاهان لكسارة الحجر أن الجودة في تصنيع الكسارة الفكية لا يمكن تحقيقها إلا من خلال اتباع الإجراءات الهندسية بدقة واستخدام مواد خام من الدرجة الأولى.

الاعتبارات الرئيسية في التصميم والبناء لزيادة الكفاءة

يتطلب تحسين أداء الكسارة الفكية الاهتمام بالتفاصيل التي غالبًا ما يتم تجاهلها.

تأثير شكل لوحة الفك على السعة

الشكل الهندسي للسطح الداخلي للفك (الدور المغلق) له تأثير مباشر على امتصاص التغذية وقدرة الجهاز. تعمل الأسنان المحززة على دفع الحجارة الموجودة داخل الفتحة نحو مركز الماكينة وعدم قفلها. تُعرف هذه الظاهرة باسم "تأثير القفل" (زاوية القضم). ويجب أن تكون زاوية القيلولة دائماً أكبر من زاوية الاحتكاك الداخلي للمادة لمنع انزلاق الصخر في الحفرة.

إدارة الغبار والتشحيم

في تصنيع الكسارة الفكية، تعد أختام المحامل ذات أهمية كبيرة. يعد دخول الجزيئات الدقيقة إلى حجرة التحمل هو السبب الرئيسي لفشلها المبكر. إن استخدام أنظمة التشحيم المركزية وأنظمة الختم المزدوج في النماذج المتقدمة يضمن طول عمر الأجزاء باهظة الثمن.

الاختيار الصحيح للمحرك الكهربائي

يجب أن يعتمد اختيار المحرك على القدرة المطلوبة (القوة الحصانية) وعزم الدوران عند البدء. بما أن الكسارات الفكية تبدأ بالحمل الكامل، يجب أن يكون المحرك قادرًا على توفير أقصى عزم دوران في اللحظة الأولى. يمكن أن يساعد استخدام محركات التحكم متغيرة السرعة (VFD) في بعض التطبيقات في تحسين استهلاك الطاقة.

نصائح السلامة في بناء وتشغيل كسارة الفك

نظرًا لطبيعة عمل الجهاز والقوى الهائلة الداخلة فيه، فإنه من الضروري مراعاة مبادئ السلامة في عملية تصنيع الكسارة الفكية وتشغيلها.

1. التغطية الواقية: يجب تغطية جميع الأجزاء المتحركة مثل البكرات والأحزمة والحدافات بواقيات معدنية محكمة لمنع دخول أيدي المشغل أو ملابسه.

2. نظام التوقف في حالات الطوارئ: يجب أن تكون أزرار التوقف في حالات الطوارئ (E-Stop) محددة بوضوح ويمكن للمشغل الوصول إليها.

3. حدود التحميل: يجب تثبيت الحدود المسموح بها لقوة الضغط ودرجة حرارة العمل على الجسم كملصقات دائمة.

1. منع دخول الأجسام غير القابلة للسحق: دخول المعادن أو الخرسانة المسلحة يمكن أن يؤدي إلى كسر الفكين والألواح المحمية ويعرض سلامة الجهاز للخطر.

2. الفحص الدوري: يعد الفحص المنتظم للأعمدة والشقوق المحتملة على الجسم (خاصة حول المحامل) أمرًا ضروريًا.

3. توفير التهوية المناسبة: في البيئات المغلقة، تعد إدارة الغبار الناتج عن داء السحار السيليسي أمرًا مهمًا للغاية ويجب تركيب أنظمة شفط وتهوية قياسية.

صنع الكسارة الفكية هو فن يجمع بين المعرفة الميكانيكية الكلاسيكية وهندسة المواد الحديثة وتقنيات المحاكاة. سيظل هذا الجهاز هو كسارة الحجر الأساسية في الصناعة نظرًا لبساطته النسبية في الصيانة وقوة التدمير العالية. بالاعتماد على سنوات من الخبرة في تصميم وتصنيع الكسارات الفكية، يلتزم مصنع "جيهان سانغ شيكان" بتوفير المنتجات التي لا تتمتع بأعلى كفاءة في ظروف العمل القاسية في المناجم الإيرانية فحسب، بل تعمل أيضًا على تحسين استهلاك الطاقة وتقليل وقت التوقف عن العمل من خلال التصميمات الذكية. سوف يتجه مستقبل هذه الصناعة نحو المزيد من الأتمتة، واستخدام أجهزة الاستشعار الذكية لمراقبة تآكل الأجزاء بشكل مستمر، وتحسين السبائك المقاومة للصدمات والتآكل لزيادة متانة وأداء الكسارات الفكية بشكل كبير. التصميم الدقيق والتنفيذ المتقن هو مفتاح النجاح في هذا المجال المتخصص.
