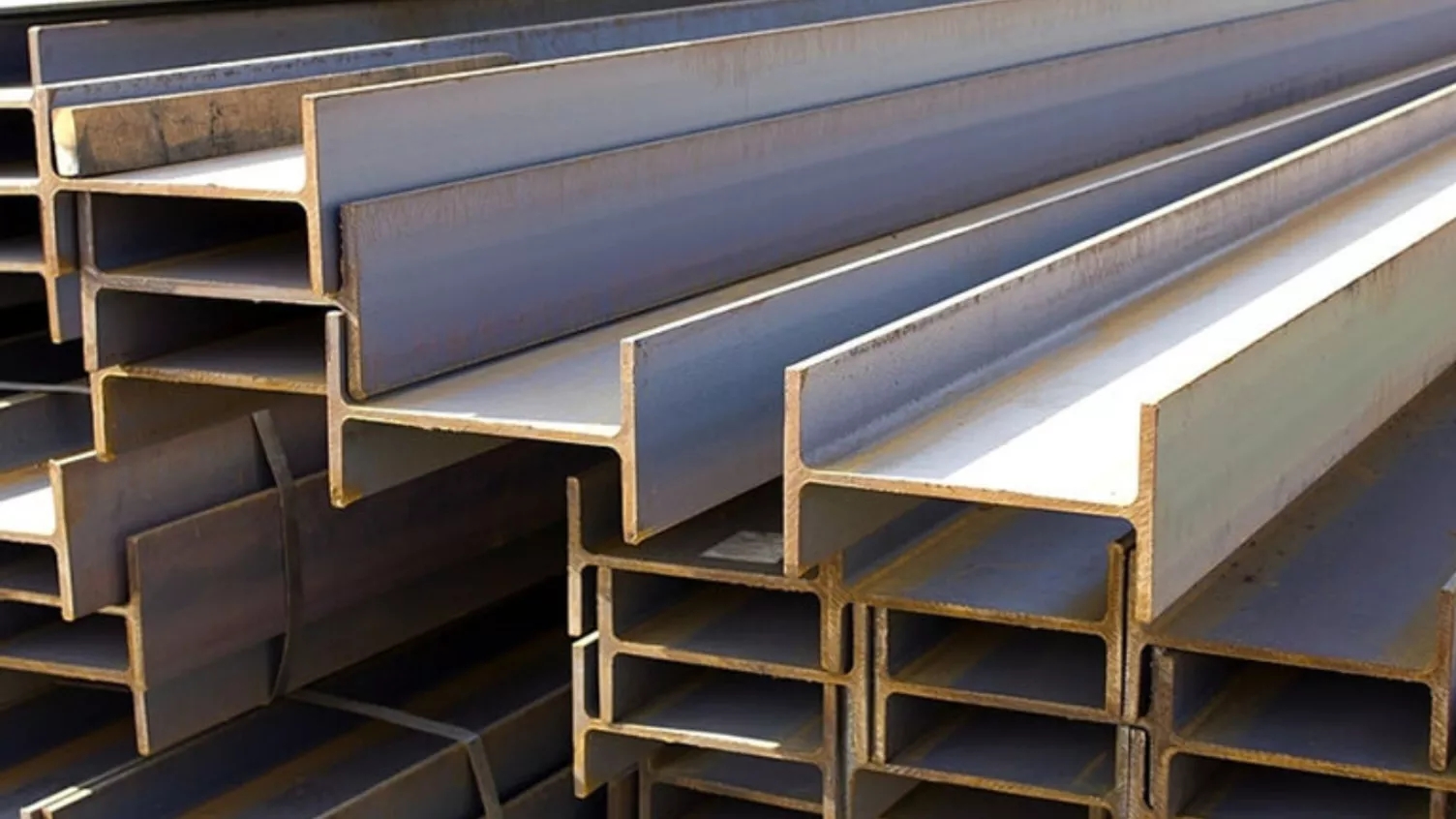

يعتبر الدعامة الحديدية من أهم عناصر الهيكل والتي تستخدم في أجزائه المختلفة مثل الكمرات والأعمدة والجمالونات وغيرها. وتتكون هذه القطع الفولاذية الكبيرة من جناحين في الأعلى والأسفل وقسم أوسط يسمى الدعامة. وتنقسم هذه المنتجات المستخدمة على نطاق واسع إلى فئات مختلفة بناءً على معايير مختلفة ووفقًا لشكلها وحجمها وسمكها، ولكل منها خصائصها وتطبيقاتها الخاصة.
أنواع الحزم
هناك أنواع مختلفة من الكمرات، وأكثرها استخدامًا هي كمرات IPB، IPN، IPE، وكمرات قرص العسل، وهي العنصر الأخير الذي تم إنشاؤه عن طريق قطع وإعادة لحام الكمرات السابقة.
I و H -shaped beams (IPE و IPB Beams)
في إيران، تسمى المقاطع الفولاذية على شكل I وH بالعوارض. يحتوي الشعاع I على حواف ذات سماكة ثابتة ويمثلها الرمز IPE. يتضمن هذا الملف ارتفاعًا يتراوح بين 80 إلى 600 ملم. يمكن رؤية سمك العارضة الفولاذية وحجم الجناح وما إلى ذلك في جدول Stahl. تُعرف العوارض على شكل حرف H، والتي تسمى عوارض التجزئة، بالعوارض ذات الأجنحة العريضة، والتي لها أجنحة أكبر من العوارض على شكل I. بالإضافة إلى ذلك، في هذه الحزم، طول الجناح وارتفاعه متساويان. يتم عرض هذه الحزم برمز IPB ويتراوح ارتفاعها من 100 إلى 1000 ملم. وبالإضافة إلى ذلك، فإن سمك هذه العتبات أكبر من سمك المقاطع على شكل حرف I، وهو ما يمكن رؤيته في جدول السماكة والمتغيرات الأخرى ذات الصلة. بالإضافة إلى ذلك، يتم تصنيف العوارض H أيضًا على أساس الوزن. هناك ثلاث فئات في هذا التصنيف: HEA، HEB وHEM. يرمز HEA إلى الشعاع الخفيف، ويرمز HEB إلى الشعاع الثقيل، ويرمز HEM إلى الشعاع الثقيل الإضافي. وأيضًا قد ترى حرفين L وV بجانب اسم هذه الحزم. يمثل الحرف V ثقل الشعاع ويمثل الحرف L خفة الشعاع. أي أن IPBv يُظهر الشعاع الثقيل.
شعاع INP
وهناك نوع آخر من العوارض يمكن ملاحظته في معايير الصين وروسيا ونشاهده برمز INP في جدول ستال. هذا النوع من العوارض على شكل حرف I، لكن سمكه متغير. وبهذه الطريقة، كلما ابتعدنا عن السهم، قل سمك جناحه. ويتم إنتاج هذا العارضة أيضًا من ارتفاع 80 إلى 600.
شعاع العسل (شعاع CPE)
تتكون هذه العتبات من فتحات سداسية منتظمة ومتساوية الحجم في العتبة. تتكون هذه الكمرات من قطع طولي بسيط للكمرة، والتي بعد قطعها يتم وضعها فوق بعضها البعض بطريقة تكوين أشكال سداسية منتظمة، ومن ثم يتم لحام اللوحين معًا. مع زيادة ارتفاع الحزمة، تزداد قوة الانحناء للشعاع. وفي جدول ستال يمكن رؤية هذه الشعاع باسم CPE، والتي يتراوح ارتفاعها من 120 إلى 900 ملم.
الفرق بين H و I Beam
الوزن: عوارضها أثقل من عوارضها، ونتيجة لذلك تتحمل عوارضها قوة أكبر. في بعض الهياكل، مثل الهياكل الزلزالية، حيث يكون الوزن والقوة على الحائط حاسمين، ونحتاج إلى أن يكون الهيكل خفيفًا، فإن شعاع I يكون أكثر ملاءمة بسبب وزنه المنخفض. يجعلها أكثر مقاومة للقوى والانحناء. شبكة الشعاع في الشعاع على شكل حرف I أضيق، مما يعني أنه يمكنه تحمل قوى أقل ولديه مقاومة أقل مقارنة بعوارضه. أجنحة العارضة: أجنحتها أكبر وأوسع مما يغير خصائصها الهندسية. أجنحة الشعاع أقصر وليست بعرض عوارضه. عدد الأجزاء:كل من هذه العوارض عبارة عن أجزاء معدنية متكاملة لا تستخدم في اللحام والتثبيت.
