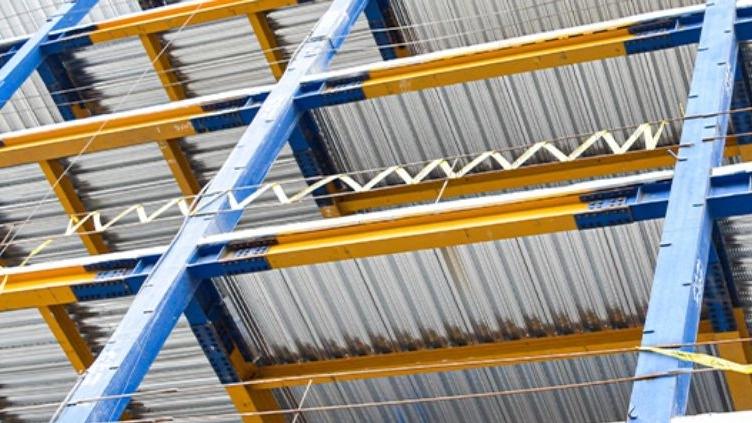

الهيكل الصلب

يتكون كل هيكل معدني من أجزاء مختلفة، ولتركيبه يجب أن يتم التدريب عليه نظريًا وعمليًا. . وعادة ما تنظم المؤسسة الفنية والمهنية في هذا المجال دورات مهاراتية في كل محافظة من محافظات الدولة في بعض أوقات السنة. وفي هذه المقالة سنشرح بإيجاز الأشياء المهمة في كل مجال حتى تعتاد عليها. يتم تقديم المبادئ العامة لتركيب الإطارات المعدنية بناءً على المعايير المكتوبة واللوائح الهندسية لإنشاء الهياكل المختلفة، والتي يمكنك استخدامها أيضًا من هذه المراجع.

✔ تركيب مسامير لوحة العمود في الهياكل العظمية الصلب

الخطوة الأولى والأهم لرفع المبنى هي تركيب إطار معدني، وتشمل الأجزاء الأولى من هذا الإطار مسامير لوحة العمود والتي يجب تثبيتها بدقة في مكانها أي المحور من لوحة العمود. ومن أجل تثبيت هذه اللوحات بدقة عالية وعدم الحاجة إلى تحريكها مرة أخرى، يجب استخدام كاميرات الخرائط لتحديد أماكنها. ومن ناحية أخرى يجب وضع البراغي بطريقة لا تتحرك عند صب الخرسانة عليها. يتم تنفيذ هذا العمل بسهولة باستخدام قالب خاص للوحة العمود وأربعة براغي تثبيت. هذا القالب عبارة عن صفيحة بنفس أبعاد صفيحة العمود، وهي مصنوعة من الخشب أو المعدن، وتستخدم لتثبيت البراغي وتثبيت صفيحة العمود الرئيسية بدقة. هناك طريقة أخرى وهي تثبيت لوحة العمود الرئيسي بدقة على الأساس، في هذه الطريقة هناك حاجة إلى أداة مثل الرافعة وبالتالي سوف يستغرق الأمر بعض الوقت. ومن ناحية أخرى، هناك مشاكل في التنفيذ أكثر في هذه الطريقة، وإذا لم تكن حريصًا جدًا في تنفيذها، فقد تواجه مشاكل في تثبيت الكمرات لاحقًا. آخر شيء يجب أن تضعه في الاعتبار عند تثبيت البراغي هو أن الأجزاء الملولبة لكل مسمار يجب أن تكون مدهونة بالكامل ومغطاة بكيس أو نايلون قبل صب الخرسانة. هذا العمل يسهل فتح وإغلاق خرزات صفيحة العمود بعد صب الخرسانة.

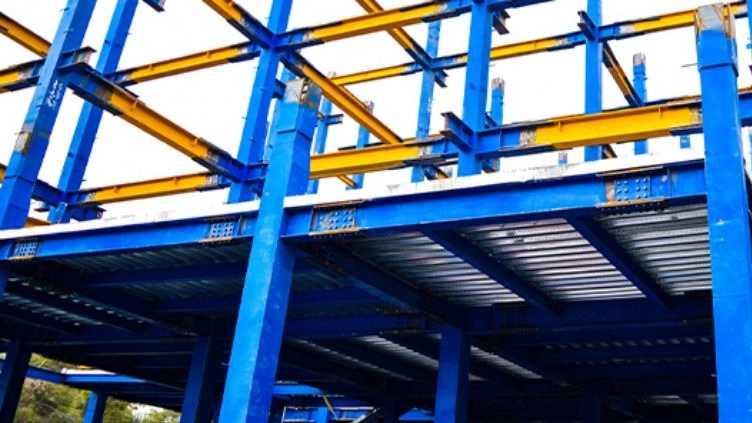

✔ بناء وتركيب الأعمدة في مسار تركيب الهيكل العظمي الصلب

عندما نسمع اسم العمود، تتبادر إلى أذهاننا كلمات مثل المقاومة والدعم والاستقرار. لأن الأعمدة دائما رمز لقوة ومكانة أي شيء. لذلك، في الخطوة التالية من تركيب الإطار المعدني، يجب أن تتعلم كيفية تركيب الأعمدة بشكل صحيح حتى يكون لدينا بناء مستقر من الناحية الهندسية. المهمة الرئيسية للأعمدة في أي هيكل هي نقل الأحمال إلى الأساس، لذلك يجب تثبيتها بطريقة تؤدي هذا الدور بشكل جيد. أفضل أنواع المقاطع للأعمدة هي المربعة وعلى شكل حرف H من الناحية الهندسية. تتمتع هذه المقاطع بمقاومة أعلى من الأشكال الأخرى، ويتم استخدام المقاطع المفردة والمركبة لقيادة الأعمدة. عادةً ما يتم استخدام النوع المركب لتحمل المزيد من قوى الضغط ومثبتات الانحناء المطبقة على العمود، وبالتالي فإن العمود الذي سيتم استخدامه يعتمد على الحمل الإجمالي للهيكل.

✔ بناء وتركيب الحزم لإكمال تركيب الهياكل العظمية الفولاذية

بعد الأعمدة ننتقل إلى بناء وتركيب الكمرات. يعتمد بناء وتركيب الحزم بشكل مباشر على نوع الاتصال، بما في ذلك اللحام أو الشد أو التثبيت، وكذلك ما إذا كانت الوصلات قوية أو بسيطة. عند تركيب العوارض، يجب عليك الانتباه الكامل لنقاط مثل طول اللحام، وطول العوارض، والامتثال لتفاوتات العوارض، ونوع اللحام، وأبعاد اللحام، ونوع البراغي المطلوبة، والقطب الكهربائي المطلوب للحام، وما إلى ذلك. بالنسبة لبناء وتركيب الكمرات، عادة ما يتم اختيار إحدى الطرق الأربعة المنزلقة والربط والمفصلة والشفة اعتمادًا على ظروف المشروع ورأي صاحب العمل أو المقاول. أبسط طريقة من بين هذه الطرق الأربع هي طريقة الانزلاق، وهي أكثر فائدة في تركيب الإطار المعدني.
