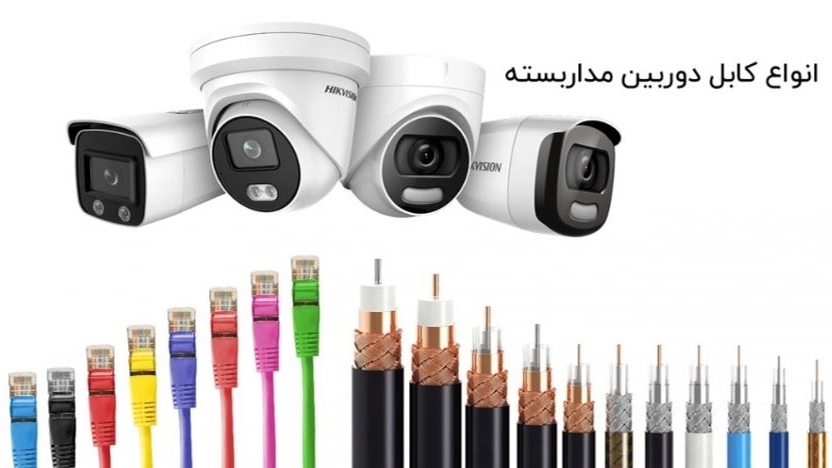

أنواع كابلات الدوائر التلفزيونية المغلقة

CCTV

بناءً على نوع نظام الدائرة المغلقة، يتم تحديد نوع الكابل. تشمل أنواع كابلات CCTV ما يلي: <ب> كابل متحد المحور مجتمعة كابل محوري كابل الشبكة أو الإنترنت (Lan) سلك الدوائر التلفزيونية المغلقة الألياف الضوئية

الكبل المحوري: الكبل المحوري أو كبل صورة CCTV التناظري هو كبل كهربائي ينقل إشارات التردد اللاسلكي من نقطة إلى أخرى. الكابلات المحورية المدمجة: هذه الكابلات هي نوع من الكابلات المحورية التي تحتوي أيضًا على كابل طاقة متصل بها. ونتيجة لذلك، فإن هذا النوع يشغل مساحة أقل داخل القناة.

كبل الشبكة المحلية: كبل الشبكة أو Lan هو كبل يُستخدم في الأنظمة المتصلة بالشبكة. إذا كانت هناك تقنية POE مع هذا الكابل، بالإضافة إلى إرسال الصور، يتم نقل الكهرباء أيضًا.

CCTV المحوري وأصنافها

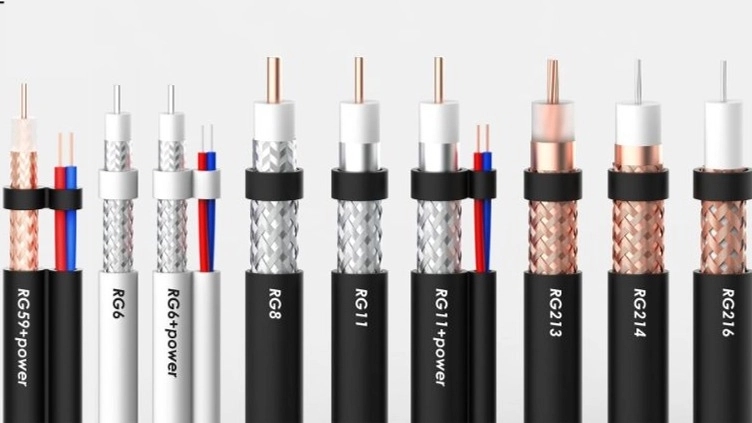

ظهرت تقنية الكابلات المحورية منذ أوائل القرن العشرين، ونظرًا لمتانتها وسهولة تركيبها، تُستخدم هذه الكابلات بشكل أساسي لتوصيل معدات هوائي الأقمار الصناعية في المنازل والمؤسسات. هناك أنواع مختلفة من الكابلات المحورية والتي تختلف بناءً على القياس والمقاومة. ما هو كابل RG؟ يرمز RG إلى Radio Gauge، ويشير Gauge إلى سمك الكابل. تتم الإشارة إلى هذا السُمك بالرقم الموجود بجانب RG. كلما زاد رقم RG، كلما كان الموصل الأساسي أو المركزي أرق. يتميز الكابل المحوري بشكل سميك ومستدير يختلف عن الكابلات الأخرى. يمكنك بسهولة تمييز هذا النوع من أسلاك وكابلات CCTV عن الكابلات الأخرى مثل الكابلات المزدوجة الملتوية أو كابلات Ethernet. الكابلات المحورية الأكثر شيوعًا هي RG-6 وRG-11 وRG59. ما هو كابل RG-6 (RG6)؟ تحتوي كابلات RG-6 على موصلات أكبر، لذا فهي توفر جودة إشارة أفضل. كما أن لديهم عزلًا عازلًا أكثر سمكًا ونوع الدرع الخاص بهم مختلف. وهذا يسمح لهم بالتعامل مع إشارات مستوى جيجاهرتز بشكل أكثر كفاءة. ونظرًا لأن هذا النوع من الكابلات رفيع، فيمكن تركيبه بسهولة على الجدران أو الأسقف. ما هو كيبل RG-59 (RG59)؟ وهو كيبل شائع في التوصيلات والاستخدامات المنزلية والمنزلية. يشبه كبل RG-59 كبل RG-6 إلا أنه يحتوي على موصل أساسي أرق. هذا النوع من الكابلات مناسب جدًا لتشغيل المسافات القصيرة ونقل التردد المنخفض. هناك نوعان رئيسيان من الكابلات المحورية، أحدهما بممانعة قدرها 75 أوم (Ω) والآخر بممانعة قدرها 50 أوم. تُستخدم كابلات 75 أوم في الغالب لإشارات الفيديو. وفي المقابل يتم استخدام كابلات 50 أوم للبيانات والاتصالات اللاسلكية.

مكونات كابل محورية

يسمح التصميم المحمي للكابلات المحورية للنواة بنقل البيانات بسرعة مع حمايتها من التلف والتداخل. تتكون معظم الكابلات المحورية من الطبقات الأربع التالية: قلب الكابل أو الموصل المركزي، والذي عادة ما يكون عبارة عن سلك نحاسي، يتم من خلاله تمرير البيانات والفيديو. العزل حول الأسلاك النحاسية من البلاستيك والعازل. طبقة درع أو شبكة منسوجة مصنوعة من النحاس أو السبائك أو الألومنيوم. تساعد هذه الطبقة على حماية الكابل من التداخل الكهرومغناطيسي (EMI). وأخيراً الطبقة الخارجية وهي عبارة عن غطاء بلاستيكي تحمي الطبقات الداخلية من التلف.

أداء كابل محوري

تتمثل الطريقة التي يعمل بها الكابل المحوري في نقل البيانات في الموصل الأساسي أو المركزي. الطبقة الأولى في الدماغ والتي تسمى العازلة هي المسافة بين موصل النواة (الدماغ) والطبقات الخارجية التي تلعب دور العزل.
