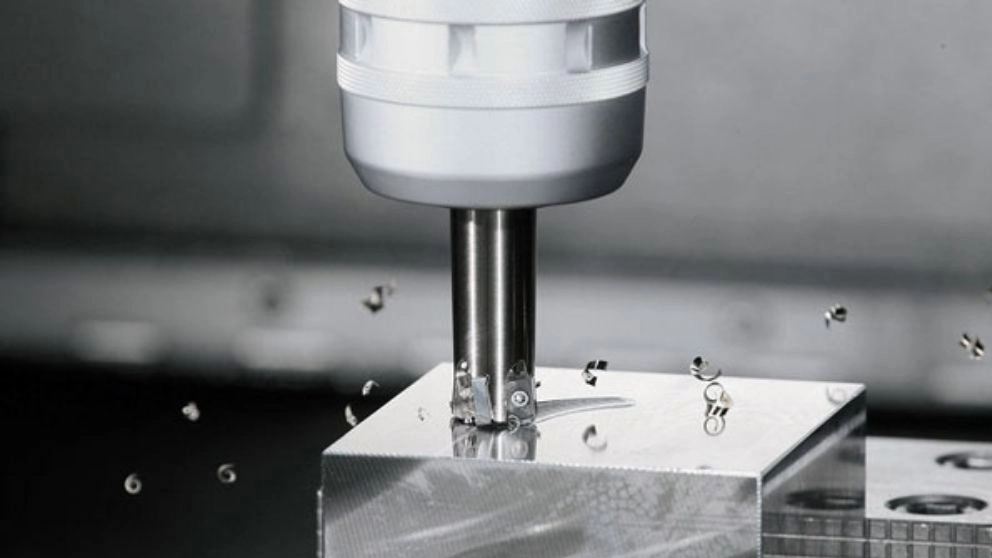

ما هي آلة الطحن والطحن:

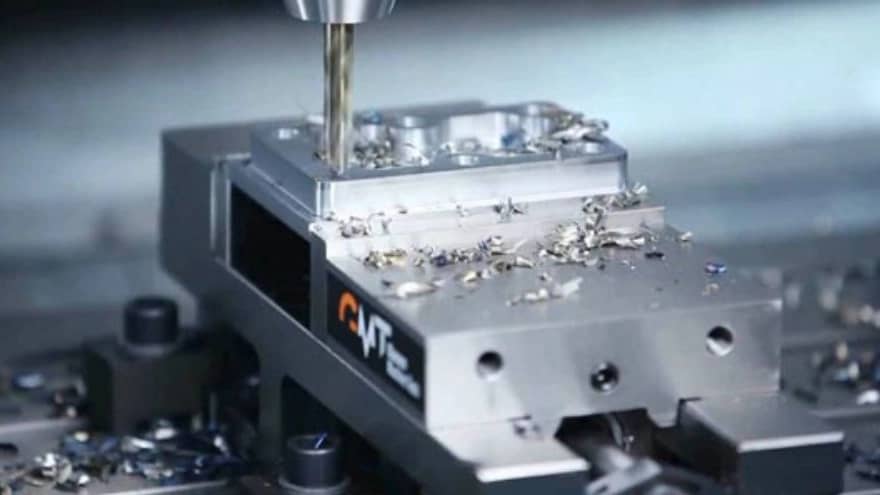

الطحن هو إحدى عمليات التشغيل الشائعة التي، على عكس عملية الخراطة، يتم فيها تثبيت الجزء (أو التحرك خطيًا) وتدور أداة القطع متعددة الحواف أو شفرة الطحن (بمساعدة مغزل الطحن آلة) ويخدش عليها.
إحدى الخصائص المميزة لعملية الطحن هي الحواف المتعددة للأداة. تم تصميم وتصنيع مجموعة متنوعة من أجهزة التشغيل المعتمدة على عملية الطحن (الجزء الثابت، الأداة المتحركة)، كل منها يسمى آلة الطحن.
يمكن استخدام هذه الآلات في عمليات مختلفة مثل طحن الوجه، والحفر، والحفر، وقطع الأجزاء، وإنشاء التروس، وإنشاء الأسطح المائلة، وما إلى ذلك.
هيكل ومكونات آلات الطحن:
في جميع آلات الطحن، يوجد محور دوران لتدوير الأداة، وبناءً على محاذاته، يتم تصنيف آلات الطحن إلى ثلاث مجموعات عامة.
تسمى الأجهزة ذات محور الدوران الأفقي آلات الطحن الأفقي، وتسمى الأجهزة ذات محور الدوران العمودي آلات الطحن العمودي. تسمى الأجهزة التي لديها القدرة على الدوران ووضعها في الوضعين الرأسي والأفقي بآلات الطحن العالمية.
يتشابه الهيكل العام لجميع آلات الطحن مع بعضها البعض إلى حد كبير، وسوف نشير إليها في العناوين التالية.
العمود والقاعدة أو العمود والقاعدة
ركبة السيارة أو الركبة
طاولة كيس
الجدول الرئيسي
مغزل
قضيب الطحن أو الصرف أو الشجرة
الذراع العلوي أو الذراع المتدلي في المطاحن الأفقية
ذراع التدوير أو ذاكرة الوصول العشوائي في المطاحن العمودية
أنواع آلات الطحن:
تنقسم آلات الطحن العامة إلى ثلاثة أنواع: أفقية ورأسية وعالمية. بالإضافة إلى آلات الطحن العامة، تم تصنيع أنواع مختلفة من آلات الطحن لتطبيقات خاصة، والتي تسمى آلات الطحن الخاصة.
يتم إصدار العديد من الأمثلة على هذه الأجهزة كل عام، وسنناقش أكثرها شيوعًا أدناه.
آلات طحن البوابة: تستخدم هذه الأنواع من الآلات في الغالب في الإنتاج الصناعي والخراطة المتسلسلة. التطبيق الخاص لهذه الأجهزة هو طحن الأجزاء الكبيرة، ومن الممكن إجراء عملية المعالجة في وقت واحد على أسطح مختلفة (العلوية والجانبية).
آلة طحن المخرطة النسخية: في هذا النوع من الآلات، يتم اعتبار الجزء بمثابة قالب وبمساعدة آليات مختلفة، يتم ضبط حركة شفرة الفرن ويتم تشكيل قطعة العمل وفقًا للقالب. يمكن تصميم آلات النسخ للنمذجة ثنائية أو ثلاثية الأبعاد أو كليهما.
شفرات الطحن أو أدوات القطع في آلة الطحن:
في آلات الطحن، تسمى أداة التشغيل بشفرة الطحن. هذه الشفرات لها أنواع مختلفة من حيث الشكل والهندسة والمواد، والتي سنشير إليها أدناه بطريقة حكيمة.
آلات الطحن هي واحدة من الأدوات الآلية الأكثر استخدامًا على نطاق واسع في الصناعة. سبب شعبية هذا الجهاز هو قدرته على تنفيذ مجموعة واسعة من عمليات التشغيل الآلي.
من الواضح أن تنفيذ عمليات مثل الحز أو قطع التروس يتطلب أداة مختلفة عن تدوير الوجه أو الخيط، وقوة آلات الطحن تكمن في وجود أنواع عديدة من الأدوات لوظائف مختلفة.
أنواع شفرات لدغ هي:
شفرة المطاحن الدوارة
شفرة قواطع الطحن ذات الأسطوانة الأمامية
شفرة مطاحن الاصبع
تقشر أو قرص طحن شفرة
تشكيل قواطع الطحن
حفر الرأس أو الكرنك
شفرة قواطع الزوايا
