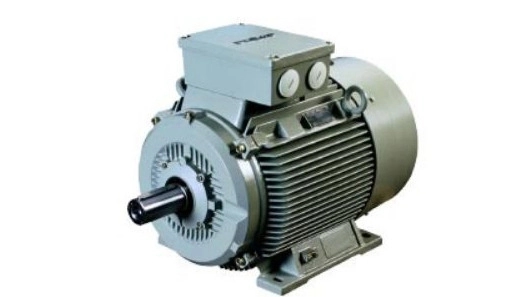

الفرق بين المحرك الكهربائي ثلاثي الطور والمحرك أحادي الطور؛ في هذا المقال، نعتزم تعريفك بالاختلافات بين المحركات الكهربائية أحادية الطور والمحركات الكهربائية ثلاثية الطور، فإبق معنا.
في البداية، من الضروري التعرف على الاختلافات بين المحركات الكهربائية، وبعد ذلك سنشرح كل طريقة: المحركات الكهربائية ثلاثية الطور بها شقوق أكثر في البداية. المحركات الكهربائية أحادية الطور محدودة الطاقة ويمكن أن تنتج إلى 5 حصانا. تتمتع المحركات الكهربائية ثلاثية الطور بسحب تيار أقل من المحركات الكهربائية أحادية الطور.
🔰بشكل عام، تتمتع المحركات الكهربائية ثلاثية الطور باهتزازات أقل من المحركات الكهربائية أحادية الطور -المحركات الكهربائية الطورية والثلاثية الطور، وفي البداية سنعرفك على مميزات كل منهما، وأخيرا سنستنتج الفروقات في كل منهما.
خصائص المحرك الكهربائي أحادي الطور
1- في المحركات الكهربائية أحادية الطور يتم استخدام ملفين أحدهما هو الملف الرئيسي والآخر هو ملف البداية حيث يتم وضع الجزء الثابت في المحرك الكهربائي بزاوية 90 درجة بالنسبة للآخر لإعطاء يتمثل دور ملف البداية في إنشاء مجال كهربائي دوار، وهو أمر ضروري لبدء تشغيل المحرك الكهربائي. بعد بدء تشغيل المحرك، يمكن إزالة ملف البداية من الدائرة.
2- المحركات الكهربائية أحادية الطور لها أنواع مختلفة منها المحركات الكهربائية ذات الطور المكسور، المكثف، القطب المشقوق، التنافر، العالمي، المتزامن. 3- في المحركات الكهربائية ذات الطور المكسور الملف الرئيسي ذو عدد كبير من يتم اختيار اللفات والقطر والملف الثانوي مع عدد قليل من اللفات والقطر، وبعد البدء، تتم إزالة ملف البداية من الدائرة عن طريق مفتاح الطرد المركزي. هذا النوع من المحركات الكهربائية لديه عزم دوران صغير.
4- يوجد مكثف في المحركات الكهربائية المكثفة المتوالية التي لها ملف ثانوي، وتنقسم هذه الأنواع من المحركات الكهربائية إلى ثلاث فئات، وهي المكثفات المؤقتة، والمكثفات الدائمة، والمكثفات الدائمة، والمكثفات المؤقتة.
المحرك مع عمود مشقوق، لا يتم عمل أي ملف ثانوي، وبدلاً من ذلك توجد حلقة قصيرة من النحاس أو الألومنيوم على الجزء الثابت. هذا المحرك مصنوع بقدرة تصل إلى 120 واط.
5- المحرك الكهربائي العالمي يحتوي على دوار ملفوف ويمكن أن يعمل بالكهرباء المتناوبة والمباشرة. تحتوي هذه المحركات الكهربائية على عدد واحد من الفرش وعدد واحد من شفرات التجميع. وتصل سرعة هذا النوع من المحركات الكهربائية إلى عشرين ألف دورة في الدقيقة. ويستخدم في الأجهزة المنزلية مثل المكانس الكهربائية ومفارم اللحوم والمطاحن 6- لتغيير اتجاه دوران المحركات الكهربائية أحادية الطور يجب تغيير اتجاه التيار في الملف الرئيسي بالنسبة إلى الملف الثانوي أو. الملف الثانوي نسبة إلى الملف الرئيسي.
7- من العلاقة 60F/2P يمكن حساب سرعة التواقت في المحركات الحثية، حيث F هو التردد و2p هو عدد أزواج الأقطاب يعمل مفتاح الطرد المركزي عند 75% من السرعة المقدرة و يأخذ اللف الثانوي خارج الدائرة.
خصائص المحرك الكهربائي ثلاثي الطور
يتم تمييز رؤوس كل ملف في معيار IEC بالأحرف U1، V1، W1 ويتم تمييز أطراف كل ملف بالأحرف U2، V2، W2.
رؤوس كل ملف في معيار VDE يتم تمييزها بالأحرف U وV وW ويتم تمييز نهاية كل ملف بالأحرف X وY وZ.
1- يمكن تشغيل المحرك الكهربائي ثلاثي الطور بطريقتين: النجمة أو الدلتا، ويعتمد ذلك على نوع المحرك الكهربائي، وهو متصل بالأطوار U1 وV1 وW1 والأطوار L1 وL2 وL3 على التوالي 3- في التوصيل الثلاثي، يتم توصيل الطور L1 إلى U1 والطور W2 والطور L2 إلى V1 وU2 والطور L3 إلى طرفي W1 وV2. 4- الجهد الواصل إلى كل ملف محرك في وضع دلتا هو 1.7 مرة وضع النجمة. بمعنى آخر، الجهد المستقبل لكل لفات المحرك في الوضع النجمي هو 1.7 مرة من الوضع دلتا.
5- التيار المار في كل ملف في وضع دلتا هو 1.7 مرة في وضع النجمة بمعنى آخر، التيار المار في كل ملف في وضع النجمة هو 1.7 مرة في وضع دلتا.
6. - قوة المحرك الكهربائي في وضع دلتا هي 3 أضعاف قوة نفس المحرك الكهربائي في وضع النجمة، لذلك يمكن استنتاج أنه في الأماكن التي تحتاج فيها إلى طاقة أعلى، استخدم وضع دلتا، ولكن يجب عليك أيضًا الانتباه إلى خط الجهد، والذي سيتم مناقشته لاحقًا 7- هناك كلمة مشابهة لـ Y 380 على لوحة المحركات الكهربائية ثلاثية الطور، والتي تشير إلى الجهد الذي يمكن توصيله في الوضع النجمي. في هذا المثال يجب توصيل المحرك الكهربائي في وضع الدلتا بشبكة جهد خطها 220 فولت، ويمكن توصيله بشكل نجمي بشبكة جهد خطها 380 فولت المسمار الذي يوجد فرق 120 درجة كهربائية عن بعضها البعض على الجزء الثابت.
في النهاية، من الضروري أن نقول أنه يجب عليك الانتباه إلى هذه الاختلافات قبل شراء المحرك الكهربائي الخاص بك.
