تستخدم المقابس لتوصيل الأجهزة الكهربائية المنزلية أو الصناعية بمصدر الطاقة الكهربائية. يتكون المخرج من غلاف مطاطي أو بلاستيكي أو باكليت وأنبوبين مشقوقين لهما خصائص معدنية ومتصلين بمسمارين. في المخرج، يتم توصيل كل من الطور والأسلاك المحايدة بأحد هذه البراغي. تحتوي المقابس المؤرضة على ثلاثة براغي لتوصيل السلك، ويتم توصيل السلك الأرضي بالمسمار الثالث، والذي يتم وضع علامة عليه عادةً. يجب أن يكون الجهد الاسمي للمعدات الكهربائية مثل المفاتيح والمقابس وغيرها متناغماً مع الجهد الاسمي للنظام الكهربائي.
التوصيل وكيف يتم توصيله بالدائرة
من حيث عدد المراحل، ينقسم المنفذ إلى مجموعتين، مرحلة واحدة وثلاث مراحل، ومن حيث طريقة التثبيت، فهو ينقسم إلى أنواع مدمجة وسطحية ومتنقلة. من حيث الحماية، يمكن تقسيم المقابس إلى نوعين بسيطين مع اتصال أرضي (صدمة، مؤرضة، مع اتصال وقائي). تستخدم المقابس ذات التوصيل الأرضي لربط جسم الأجهزة الكهربائية المتنقلة مثل الثلاجات والغسالات والمكاوي وما شابهها بالأرض وتمنع تعرض الأشخاص للصعق الكهربائي.
يجب أن يتم تصنيع المقبس بطريقة بحيث قبل توصيل الأسلاك التي تغذي الجهاز بالمقبس، يتم توصيل جسم الجهاز بشفرة التأريض للمقبس، وعند فصل الجهاز، يجب أن تكون الأسلاك التي تغذي الجهاز يتم فصله من المقبس أولاً وبعد فصل جسم الجهاز عن شفرة التوصيل الأرضي. هناك تقسيم آخر للمقابس على أساس درجة الحماية ضد الرطوبة، وبناء على ذلك يتم تقسيم المقابس إلى ثلاثة أنواع رئيسية: مقابس عادية، مقابس محمية ضد تسرب المياه بدرجة حماية IP44 ومقابس محمية ضد رذاذ الماء مع الضغط ، بدرجة حماية IP45، على الرغم من أنه يمكن أيضًا صنع مآخذ ذات درجة حماية أعلى حسب الحاجة ومكان الاستخدام.
في التمديدات الكهربائية للمبنى السكني يجب استخدام فرع منفصل لتغذية مقابس المطبخ، كما يجب أن يكون للأجهزة ذات الاستخدام العالي مثل الغسالات والأفران الكهربائية والمكيفات وما شابه فروع منفصلة وصمامات خاصة بها . عادةً ما يتم استخدام مفتاح مصغر بقدرة 16 أمبير لحماية تفرع المقابس في الكهرباء أحادية الطور. في الأماكن السكنية والتجارية والمكتبية يجب أن يكون مكان تركيب المقابس الكهربائية ومقابس الهاتف ومقابس هوائي التلفزيون المركزي على بعد 30 سم من الطابق النهائي للمبنى. يجب أن تكون المقابس الكهربائية المثبتة في المطبخ وغرفة المحرك وورشة الإصلاح والجراج على بعد 110 سم من الأرضية النهائية. من أجل توصيل مستهلكي الكهرباء بالمأخذ، يتم استخدام قابسين متوفرين بشكل بسيط ومؤرض.
صندوق تقسيم
في الدوائر الكهربائية يتم أخذ الفروع من الأسلاك الحاملة للتيار في صندوق التوزيع. صندوق التوزيع مصنوع بأبعاد مختلفة كسطح ومدمج بمواد بلاستيكية وحديد زهر ومعدن. يجب أن يكون مكان تركيب صندوق التوزيع على بعد 2.5 متر على الأقل من الأرضية الجاهزة أو 30 سم من السقف البسيط، ويجب إدخال الكابلات في صندوق التوزيع باستخدام أنواع الغدد المختلفة.
أنواع المفاتيح التلقائية

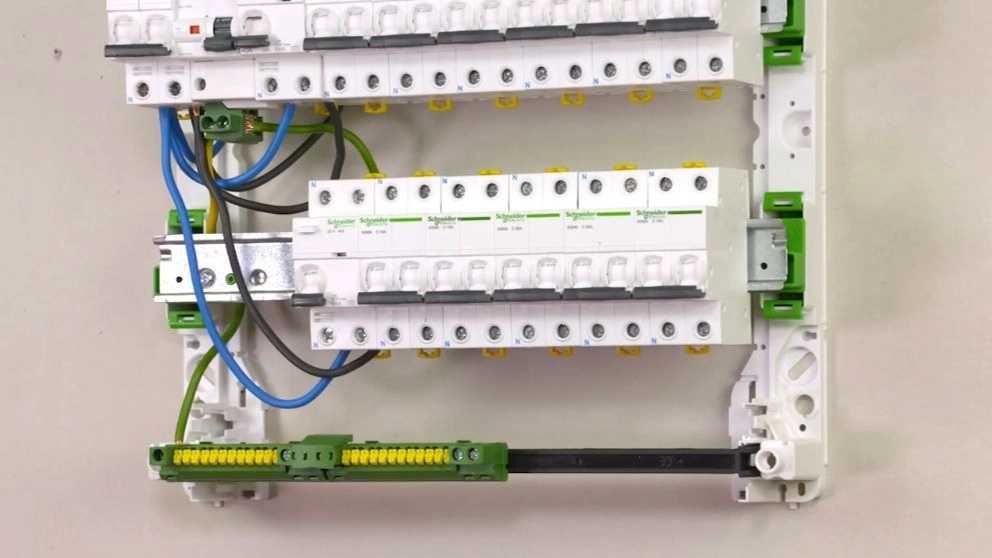

في اللوحة الكهربائية للمبنى وبحسب احتياجات المستهلكين يتم استخدام أنواع المفاتيح الأوتوماتيكية مثل المفاتيح المصغرة والمفاتيح المدمجة لحماية الدائرة، كما يتم استخدام المفاتيح الحرارية والمغناطيسية مثل المفاتيح غير المعدنية والموصلات لمنع الحمل الزائد للتيار والتحكم والسيطرة على الدائرة ويستخدم في بناء اللوحات الكهربائية.
