تضمن مبادئ سباكة البناء كفاءة النظام وراحة وسلام المستخدمين بغض النظر عن المواد التي تتدفق في الأنابيب. وتشمل هذه المبادئ مجموعة من الأمور العامة (منها أن يكون مسار الأنابيب أقل ما يمكن). يجب اختيار التقلبات والمواد وقطرها بشكل صحيح، ويجب إعداد خطة جميع خطوط الأنابيب مسبقًا لضمان عدم تداخلها مع بعضها البعض، ويجب أن تكون تكلفة الخدمة وفقًا لقائمة أسعار السباكة union...) ومجموعة من التفاصيل الأخرى. سيكون كذلك.
معيار
يتم تنفيذ أنابيب المياه بطريقتين متفرعتين ومجمعتين (وهي الأحدث). في كلتا الحالتين، قبل البدء، يجب تصميم خطة العمل من قبل الخبير وتسليمها إلى المنفذ (المنفذين).
بغض النظر عن الطريقة التي يتم الانتهاء منها لتنفيذ النظام، هناك عدد من المعايير التي يجب الوفاء بها . هذه القوانين عديدة وقد قمنا بفصلها لتسهيل الفهم:
معايير التنسيب وتركيب الموقع
يجب تركيب أنابيب المياه الساخنة والباردة بالقرب من الجدران والأسقف والأسقف، وبطريقة غير الأرضية. إذا لم يكن هناك حل آخر، فيجب تحديد موقع الأنابيب الرأسية بحيث يكون طول الأنابيب الأرضية قصيرًا قدر الإمكان. إذا كانت هذه الأنابيب قريبة من بعضها البعض، في حالة تسرب مياه الصرف الصحي، فإن أنابيب المياه ستكون عديمة الفائدة. يمكن إجراء الإجراءات المتعلقة بالعزل وإصلاحات السباكة لمبنى أصفهان (أو أي مدينة أخرى) بسهولة.
يجب دفن الأنابيب على عمق مناسب. وبعبارة أخرى، يجب أن تكون الأنابيب متناسبة مع عمق السرير. العمق العالي يزيد من ضغط المواد على الأنابيب، والأعماق المنخفضة تزيد من إمكانية الاصطدام بأشياء مختلفة. وفي كلتا الحالتين، ستكون الأنابيب معرضة للخطر وسرعان ما تتسرب وتنكسر. ووفقاً لمعايير أنابيب المياه في المبنى، إذا تم تركيب الأنابيب في مكان مفتوح، فيجب عزلها ضد العوامل البيئية بمواد مناسبة.
يجب أن يكون للأنابيب الأفقية ميل موحد يساوي (كحد أدنى) 1 سم لكل **** سم باتجاه النقاط السفلية للشبكة. وبهذه الطريقة، لا تنتفخ الأنابيب ويمكن تفريغها إذا لزم الأمر. وإذا لم يكن ذلك ممكنا، فيجب إنشاء مسارات جانبية على طول خطوط الصرف ويجب أن تكون الأنابيب أعلى عموديا من هذه النقاط.
لسهولة إصلاح أعمال السباكة في مشهد وغيرها المدن، فضلا عن الإدارة الفعالة لحالات الطوارئ، يوصى بوضع علامات على الأنابيب والصمامات.
في المباني الشاهقة، من الضروري استخدام مضخة لتوفير ضغط الماء القياسي في الطوابق العليا.
المعايير والأنابيب القرآنية
ينص معيار أنابيب مياه البناء على أن الأنابيب المستخدمة في المشاريع لا ينبغي أن تكون عرضة للتآكل. باختصار، من بين الخيارات المتوفرة في السوق، تعتبر أنابيب البوليمر والأنابيب ذات الخمس طبقات هي أفضل النماذج لتنفيذ شبكات المياه المنزلية.
يسبب القطر الكبير للأنابيب حماقة السكان وصغر القطر يسبب ارتفاع الضغط وتلف الخطوط. يجب حساب قطر الأنابيب وفقًا للمعادلة "سرعة التدفق (الماء في الأنبوب) = معدل التدفق الحجمي / مساحة المقطع العرضي للأنبوب". سرعة التدفق هي رقم ثابت في معيار النظام الهندسي؛ وبوجود هذا الرقم ومعدل التدفق المطلوب يتم الحصول على القطر.
يجب على المشغل أن يتقن وظيفة واسم توصيلات أنابيب المياه، وتحديد نوعها حسب نوع الأنابيب. بطيء بالطبع، هناك بعض المعايير الأخرى حول كيفية استخدام هذه التركيبات، على سبيل المثال:
لا يُسمح باستخدام التركيبات المعدنية في أنابيب المياه الباردة/الساخنة، ويمكن فقط أن تكون تم استخدام عينات من الفولاذ والبلاستيك.
لا يسمح معيار أنابيب المياه في المبنى "باللحام" قدر الإمكان، لأنه يسبب تركيز الإجهاد والأضرار. سيكون التالي.
يتم دائمًا توصيل الأنابيب من نفس الجنس من خلال اتصالات من نفس الجنس. إذا كانت مواد الأنابيب غير متوافقة، فيجب استخدام التركيبات البلاستيكية. يتم استخدامه للأنابيب ذات القطر غير المتساوي والخيط الخارجي لتوصيل أنابيب الضغط العالي، يجب استخدام وصلة الفلنجة فقط.
مستوى بناء أنابيب مياه الصرف الصحي

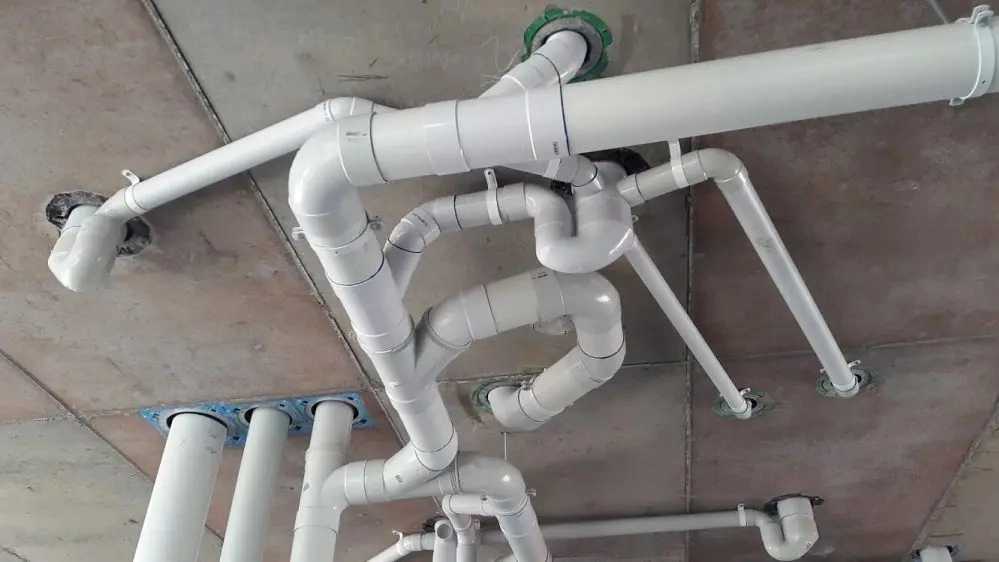

يمكن إجراء أنابيب الصرف الصحي تحت الأرض أو في العلية. نادراً ما ترى الحالة الأولى في المباني ذات الطابق الواحد أو الفلل؛ ولكن بالنسبة للشقق والمشاريع الجديدة بشكل أساسي، يتم اختيار الطريقة الثانية في الغالب. الجزء الأكثر أهمية في نظام الصرف الصحي هو الأنابيب الأفقية والعمودية. وتؤدي أنابيب الصرف الصحي الأفقية للمراحيض والحمامات والمغاسل وغيرها إلى الأنابيب العمودية أو الناهضات، ليتم نقلها أخيرًا إلى شبكات الصرف الصحي في المدينة، وتتضمن هذه الشبكات الحيوية معايير أكثر تفصيلاً. وهذه المعايير، التي تساعد على التخلص من النفايات بشكل صحيح وتقليل تكلفة الإصلاحات، هي:
معايير التنسيب وتركيب الموقع
من أهم معايير السباكة الأساسية أن تكون مصارف المطبخ والحمام منفصلة عن بعضها البعض. وذلك للحفاظ على نظافة المطبخ ومنع انتشار الروائح الكريهة فيه.
حسب القواعد وكما يجب مراعاته في الرسم يجب ألا تمر مواسير الصرف الصحي من غرفة المصعد , فوق اللوحة الكهربائية وفوق مجاري الهواء
يجب تركيب مواسير السيفون على شكل حرف U بشكل صحيح في جميع المناطق (المطبخ والحمام وغيرها). ولا يمكنهم دخول المنزل.
كما يجب تنفيذ أنابيب التهوية بأعلى حساسية. لا تساعد هذه الأنابيب على إزالة الروائح الكريهة فحسب، بل تمنع أيضًا تصريف مياه السيفون وتساعد على تصريف مياه الصرف الصحي، وفقًا لمعيار أنابيب الصرف الصحي، يجب أن يكون للأنابيب الأفقية للنظام ميل مناسب وموحد بنسبة 2٪ (حتى 5). % مثالي أيضًا) ليتم تنفيذه. يؤدي المنحدر المنخفض إلى تقليل أو انقطاع تدفق مياه الصرف الصحي؛ كما يؤدي الانحدار العالي إلى تصريف المياه وبقايا مواد صلبة في الأنابيب وانسدادها.
عند وضع الأنابيب على الأرض، ينصح باستخدام قطع من الورق المقوى في المساحة الفارغة أسفل الأنابيب. هذا يمنع الأنابيب من الاهتزاز والتشقق. يتم تغطيتها بقذائف الهاون على الأنابيب لجعلها صلبة. لكن أخيرًا، يجب ألا يكون وزن الصمامات والصمامات الرئيسية والثانوية والمجمعات وما إلى ذلك ثقيلًا على أنابيب الصرف الصحي. يجب عزل الأنابيب البلاستيكية بحيث لا تضرها أشعة الشمس ودرجة الحرارة المنخفضة في الشتاء، ولا يحدث انفجار
في الشقق التي تزيد عن عشرة طوابق يجب تركيب جهاز تهوية مساعد في مسار الأنابيب. يجب أن تمر شبكة الصرف الصحي أيضًا عبر المساحة السكنية في الطوابق السفلية.
يعد التوصيل الصحيح للسباكة بمجاري المدينة مبدأ آخر. لا ينبغي أن يكون أنبوب غسيل الأرضية في الشرفة والشرفة متصلاً بمجاري المدينة. أنابيب مياه الأمطار وموقف السيارات والساحة والطابق السفلي هي أيضًا مثل هذا. ويجب أن تدخل هذه الصرف الصحي إلى بئر الامتصاص للمبنى.
وعند نقاط اتصال الأنابيب العمودية بالأفقية يجب تركيب صمامات فحص. وبطبيعة الحال، بطريقة تجعل الوصول إليها بسيطًا للغاية.
لا ينبغي أيضًا نسيان تركيب خزان الرواسب في الأنابيب. يمتص هذا الجهاز الجزيئات الصلبة والدهون ويحافظ على كفاءة النظام بالشكل الأمثل.
أخيرًا، بعد تركيب أنابيب الصرف الصحي وقبل تركيب الحوض والمعدات الأخرى، يرى معيار أنابيب الصرف الصحي أنه من الضروري إجراء سلسلة من الاختبارات. للتحقق من قوة الأنابيب وحل المشاكل المحتملة في توصيلاتها، يجب إجراء اختبار لمدة 15 دقيقة بضغط 6 أمتار من الماء. إذا لم تكن هناك مشكلة، يمكن تركيب أحواض وأحواض مراحيض وما إلى ذلك. وإلا فيجب إصلاح العيوب أولاً.
مبادئ بناء السباكة الغاز
في الخطوة الأولى، يجب على مصمم الخرائط الالتزام بهذه القواعد حفاظًا على سلامة المستخدمين من الأخطار المحتملة، وكذلك سلامة خطوط أنابيب الغاز من الإصابات المختلفة. في الخطوة التالية، يجب على المشغل (المعتمد من اتحاد التركيبات الميكانيكية) أن يكون حذرًا للغاية فيما يتعلق بهذه المبادئ ويمكن أيضًا أن تكون هذه الأنظمة مدمجة ومثبتة على السطح، ولكن الطريقة الأولى هي الأكثر شيوعًا.
معايير التنسيب وتركيب الموقع
يجب أن تمر أنابيب الغاز الخاصة بكل وحدة عبر نفس الوحدة؛ وبالطبع دون المرور عبر قناة التبريد أو المسارات المشابهة.
وفقًا لأسس بناء أنابيب الغاز، يجب استخدام أداة ثني الأنابيب لثني الأنابيب. الحد الأقصى لمقدار الانحناء هو 90 درجة، والتي يجب أن تكون بدون تجاعيد وشقوق.
يمنع استخدام الغاز في المواقد التي لا تحتوي على مزدوجة حرارية (في الواقع، يجب أن تحتوي جميع أجهزة حرق الغاز على مزدوجة حرارية لقطع الغاز) إذا انطفأ اللهب). يُسمح بالمدفأة في منطقة الاستقبال فقط ولا ينبغي أن تكون جهاز التدفئة الوحيد.
يجب وضع صمام أمام كل جهاز غاز. الحد الأدنى المسموح به لمسافة هذا الصمام من صندوق المصهر أو مفتاح الطاقة هو 10 سم. ويفضل أيضًا أن يكون عدد أجهزة حرق الغاز في الداخل أقل ما يمكن (وأن تظل فعالة). العدد المناسب لكل وحدة، باستثناء الشقق التي تحتوي على شرفات أقل من 6 أمتار، هو "4" ويجب أن يكون لشعلات الغاز مدخنة منفصلة بغطاء H. يجب أن يكون مسار أنبوب المدخنة قصيرًا وآمنًا؛ ويجب ألا يتقاطع مع الكمرات والكمرات ولا ينبغي أن يقلل من قوة المبنى بأي شكل من الأشكال. كما ينبغي أن تكون المدخنة عمودية قدر الإمكان؛ إذا كان أفقية المسار أمرًا لا مفر منه (حتى 1.5 متر)، فيجب استخدام مرفق بزاوية 45 درجة.
وفقًا لمبادئ سباكة البناء (وعلى غرار المرافق الأخرى)، يجب تحديد موقع إغلاق الغاز- يجب أن تكون الصمامات ونقاط الطوارئ الأخرى في وضع علامة على النظام بعلامة. يجب أن تحتوي المباني الخاصة على صمام إغلاق تلقائي للغاز.
يجب اختيار صمامات الغاز من النموذج الكروي ربع الدائري.
في حالة تفرع صاعدين أو أكثر من صاعد واحد يجب أن تكون المسافة الأفقية بين الناهض 12 سم. الحد الأقصى للمسافة بين الناهض على الحامل والجدار خلفه هو 5 سم. ويجب محاذاة العمود والناهض.
يجب تركيب عداد منفصل لكل وحدة على الحائط عند نقطة معرضة للهواء. وبحسب أسس بناء أنابيب الغاز فإن المسافة المناسبة لها من الأسلاك وعداد الكهرباء وأجهزة اللهب هي 10 و50 و100 سم على التوالي.
