تعمل الرافعات كأذرع حركة للمقصورة في المصاعد الهيدروليكية. يتم تثبيت هذه الأجزاء بشكل أحادي في المصاعد الهيدروليكية؛ لأن حركتهم تكون عمودية ومن أعلى إلى أسفل أو العكس. تكون الرافعات على شكل أسطوانة صلبة جدارها الخارجي أملس ومصقول بإجراء عملية خاصة. يتم وضع الرافعات داخل الأسطوانة الهيدروليكية ويتم تحريكها بواسطة المكابس. وترتبط هذه الأجزاء بشكل مباشر وغير مباشر بالمقصورة من الأسفل والجوانب. في المصاعد ذات السعة الأقل، عادةً ما يتم استخدام رافعة واحدة، وفي الأنظمة ذات السعة الأعلى، يتم استخدام رافعتين في شكل مزدوج. وطريقة فتح الرافعات هي خطوة واحدة أو عدة خطوات.
ميزات جاك في المصاعد الهيدروليكية
الرافعات في المصاعد الهيدروليكية في أي نوع ونموذج صنعنا أدناه:
سعة عالية: يمكن للهيدروليكية مع بنية محددة نقل الكابينة المصعد بسهولة بأحمال ثقيلة. في هذه الحالة ، يمكن أن يكون استخدام المصاعد الهيدروليكية في قطاعات العمل الصناعية وورش العمل مريحة للغاية. المقصورة. تساعد هذه الميزة على الحركة الدقيقة والنعومة في المقصورة. على الرغم من هذه الميزة ، فإن الرافعات الهيدروليكية مناسبة للتطبيقات الحساسة. تضمن هذه الميزة أدائها المستمر والموثوق به على المدى الطويل. وظائف مثل حماية الحمل الزائد ، وصمامات الطوارئ لتقليل ضغط القفل تجعل الرافعات الهيدروليكية ترفع سلامة المصعد
جميع أنواع الرافعات في المصاعد الهيدروليكية
مقبس على الجانب
يتم تصنيع هذه الأنواع من المقابس بحيث يتم توصيلها بجوانب المقصورة أثناء التثبيت. يمكن أن يكون الرافعة الموجودة على الجانب مفردة أو مزدوجة. وطريقة ربط هذه الرافعات بالمقصورة تكون بطريقتين مباشرة وغير مباشرة والتي ذكرناها فيما يلي:
جاك بجانب الخط المباشر
إحدى الطرق أن الجاك متصل بالكابينة من الجانب بشكل مباشر ودون تدخل الأجزاء الأخرى. يعد تنفيذ هذا النوع من الطرق لتثبيت المقابس أمرًا بسيطًا وسهلاً. لكن مشكلة تطبيق هذه الطريقة تتعلق بالفرق بين مسار الرافعة والمساحة العمودية داخل البئر. بهذه الطريقة، يؤدي عدم وجود مساحة رأسية داخل البئر إلى مواجهة قيود لوضع الرافعة. ولهذا الغرض فإن إحدى طرق تعويض نقص المساحة العمودية هي زيادة ارتفاع المصعد أو إحداث ثقب في الأرض وتحت الرافعة. هذه الأنواع من الرافعات متصلة بالمقصورة بشكل غير مباشر باستخدام شريط السحب والأسلاك. عندما يرتفع الرافعة، تدور لوحة الشد الموجودة على العمود وتسحب سلك القطر. وتتصل أسلاك السحب أيضًا بالمقصورة ويؤدي شدها إلى ارتفاع المقصورة. ويحدث العكس عندما يتم خفض المقصورة. في المصاعد التي تستخدم الرافعات غير المباشرة، تتحرك المقصورة ضعف حركة الرافعات. وهذا هو، بقدر ما يتم سحب الرافعات، فإن المقصورة تتحرك مرتين. في الواقع، فإن استخدام لوح الشد وأسلاك القطر الفولاذية يجعل نسبة حركة الرافعات إلى المقصورة واحدة إلى اثنتين. هذه الميزة تجعل من الضروري تنفيذ الطريقة غير المباشرة مع الرافعات التي يكون مسار حركتها نصف طول المقصورة. في هذه الحالة، عن طريق تقصير طول الرافعة، يتم حل محدودية المساحة الرأسية لوضع الرافعة والمشاكل المتعلقة بإنشاء المساحة والثقوب. لا يتم توصيل الرافعات بالمقصورة بطريقة غير مباشرة ويتم سحبها لأعلى ولأسفل بجوارها فقط.
jack أدناه
طريقة Jack أدناه هي إحدى الطرق التي يمكن إرفاقها بمقصورة المصعد. في هذه الطريقة ، يتم إرفاق المقبس الهيدروليكي مباشرة من المقصورة. أفضل موقف يمكن أن يتصل به جاك بطبقة الكابينة هو مركز المقبس الذي يجعل المقبس أداءً أفضل في المقصورة وأسفل. لتثبيت هذه الرافعات ، من الضروري حفر ثقب مع ارتفاع مناسب داخل الأرض. يجب أن يكون ارتفاع هذا الثقب يتناسب مع طول المقبس. في هذا التجويف ، توجد الأسطوانة ويجب ألا تصطدم بجدران وأرضية التجويف على الإطلاق. كما ينبغي أن لا تخترق الماء أو المواد المسببة للتآكل عبر الجدران والرغوة. من أجل هذا الغرض ، يجب استخدام المواد العازلة لتغطية الجدران وأرضية التجويف. استخدم مقبس مزدوج لأعلى ولأسفل المصعد. هذه الرافعات من النوع الجانبي ولا يمكن إرفاقها بالمقصورة من الأسفل. يتم استخدام الرافعات المزدوجة بشكل مباشر وغير مباشر. يتم أيضًا تركيب هذه الرافعات وموقعها وفقًا للشروط ونوع استخدام المباني وكذلك رأي مصمم المصعد. في المصاعد التي تحتوي على مقبس مزدوج بجانبها وبشكل غير مباشر ، من الضروري استخدام زوج من الأدلة لتوجيه كل من الرافعات في طريقها. في هذه المصاعد ، نظرًا لأن الرافعات متصلة بجرس الشد ، يجب تثبيت فرامل باراشوت من أجل مزيد من السلامة. هذه الرافعات هي نوع المكبس ويستخدم قناة محددة للزيت. في المصاعد التي تعمل مع الرافعات العكسية ، يتم تثبيت نوع معين من التوازن. في هذه الأنظمة تتحرك الرافعات في الاتجاه المعاكس. تتحرك المقصورة عندما يتم وضعها والعكس بالعكس

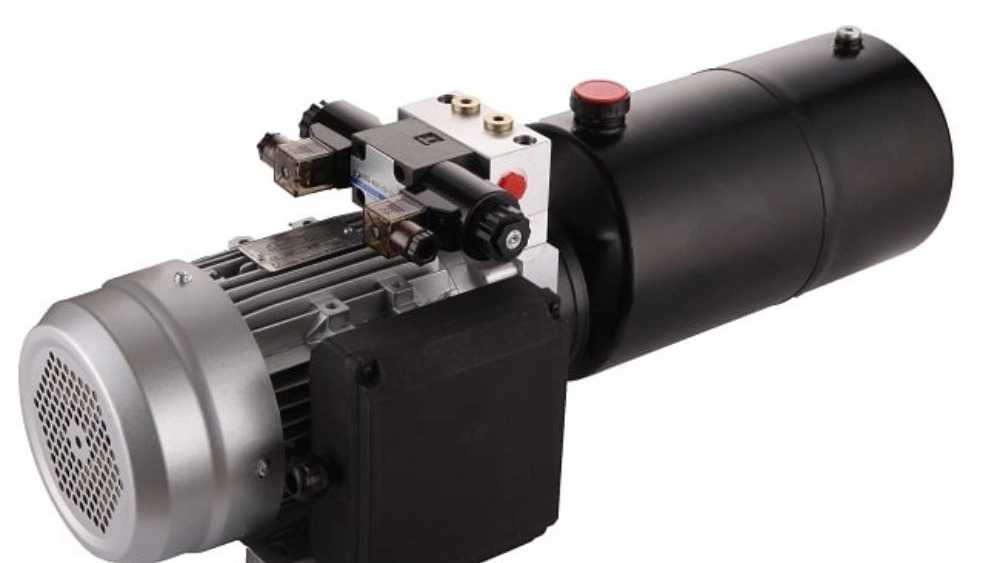

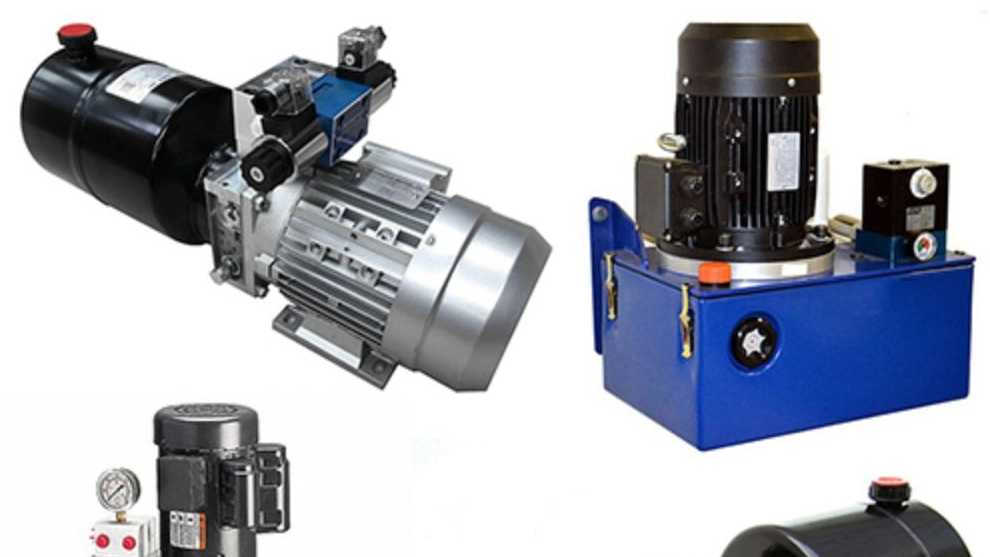

المكونات المصعد paurionate
يتم تقسيم مكونات paurionate إلى نوعين من مكونات رئيسية وداعمة. تشمل المعدات الرئيسية أجهزة الكهرومتر ، وصمامات التحكم والمضخات الهيدروليكية. يمكن أن تشمل معدات الدعم أيضًا صندوقًا كهربائيًا أو خزانًا للزيوتًا أو الضوضاء أو السير والخراطيم ومرشحات الزيت وصمامات القفل الخلفي والمخازن المؤقتة المضادة للتدريس وصمامات الخزانات وسخان الزيت والتجهيزات والمزيد. فيما يلي المعدات الأساسية لـ Paurionate لمزيد من الألفة. يتم تثبيت المحركات الجافة على خزان الزيت. هذه الأنواع من المحركات ليست عالية في المصاعد الكبيرة ولا تكون قابلة للحياة اقتصاديًا. ولكن في مصاعد الحجم الصغير ، يتم استخدام هذه المحركات لبعض الأنظمة. أكثر ملاءمة للمصاعد الهيدروليكية. تم تصميم هذا النوع من الكهرومترات على وجه التحديد وتصنيعه للمصاعد الهيدروليكية. ليس لديك محركات قذيفة. كما أن لديهم أبعاد صغيرة ووزن منخفضة ويمكن أن تعمل عادة بسرعات عالية. التهاب paurion يستخدم بشكل رئيسي نماذج المسمار. مضخات المسمار لها ضغط منخفض عند العمل. كما أنها تنتج ضوضاء أقل من نماذج التروس. بالإضافة إلى ذلك ، فإن تيار الإخراج الهادئ والموحد في هذه المضخات الهيدروليكية جعلها خيارًا جيدًا للاستخدام في المصاعد الهيدروليكية. واحدة من الميزات المهمة للمضخات الهيدروليكية هي معدل التدفق ، والذي يرتبط مباشرة بسرعة دوران المحرك
صمام التحكم
دور صمام التحكم في الصمام في المصعد الهيدروليكي مهم جدا. يتم تصنيع هذه الصمامات في نوعين من الميكانيكية والكهربائية. النماذج الميكانيكية تعمل بمساعدة sulinoid. الصمامات الكهربائية أيضًا مفتوحة ومغلقة تدريجياً. بشكل عام ، الصمامات الكهربائية لها جودة وأداء أفضل من النماذج الميكانيكية. هذه الصمامات ، بالطبع ، أغلى من النماذج الميكانيكية. يؤدي أداء صمام التحكم إلى تحرك المصعد لأعلى ولأسفل. هذه الصمامات قادرة على التحكم في المصعد مع قدراتها
