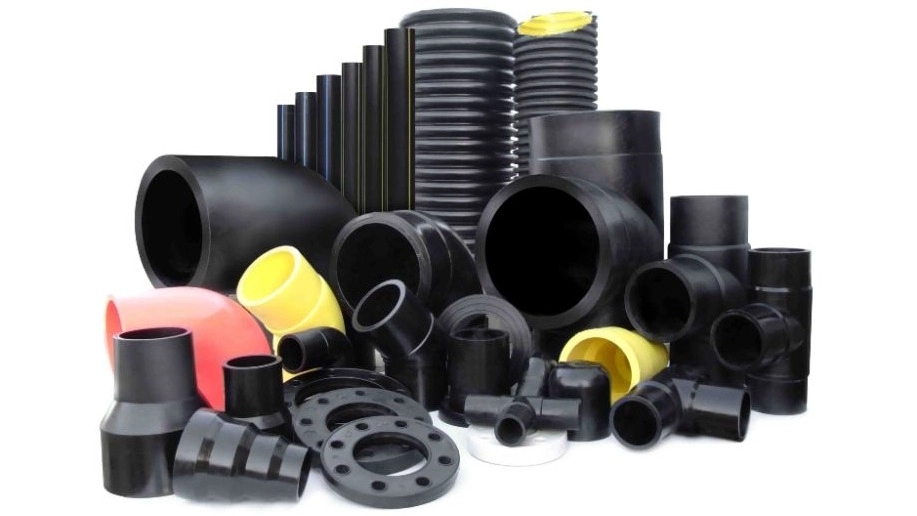

دليل شامل لفهم أنواع وصلات البولي إيثيلين المستخدمة على نطاق واسع والعملية في عالم الهندسة المدنية والبناء الحديث

في عالم الهندسة المدنية والمرافق الحديث، تعد الأنابيب إحدى الركائز الأساسية للبنية التحتية الحضرية والصناعية والإنشائية. من بين المواد المختلفة، وجدت أنابيب البولي إيثيلين (PE) مكانًا خاصًا نظرًا لمتانتها العالية ومقاومتها الكيميائية الممتازة وسهولة التركيب. لكن نظام السباكة الصحي والخالي من التسرب لا يعتمد فقط على جودة الأنابيب؛ وبدلاً من ذلك، تلعب وصلات البولي إيثيلين دورًا حيويًا في سلامة وأداء هذا النظام. إن اختيار نوع التوصيل الصحيح، اعتمادًا على التطبيق وضغط العمل وقطر الأنبوب، يمكن أن يكون له تأثير مباشر على عمر النظام وتكاليف الصيانة. في هذه المقالة الشاملة، سنراجع بعناية أنواع وصلات البولي إيثيلين المستخدمة على نطاق واسع وطرق التوصيل والنقاط الفنية المهمة، وأخيرًا سنقدم أحد الموردين الأكثر موثوقية لهذه المنتجات في السوق الإيرانية، وهو شركة أنابيب زمزم خدادادي التجارية.

أهمية التوصيلات في أنظمة أنابيب البولي إيثيلين

التصنيف العام لمفاصل البولي ايثيلين

يمكن تصنيف وصلات البولي إيثيلين من عدة جوانب:

1. استنادًا إلى طريقة التوصيل: اللحام الحراري (دمج الحذاء)، والخيوط (شفة أو ذكر/أنثى)، والضغط (التثبيت) والمغطى.
2. استنادًا إلى الشكل الهندسي: الركبة (الزاوية)، والمحملة، والاتجاهين (توصيل مباشر)، والمانيسك (المخفض)، والشفة.
3. استنادًا إلى التطبيق: أنابيب مياه الشرب والصرف الصحي والغاز والزراعة و الصناعات الكيميائية.

وفي ما يلي، سنتناول الأنواع الأكثر استخدامًا من هذه الاتصالات بالتفصيل.

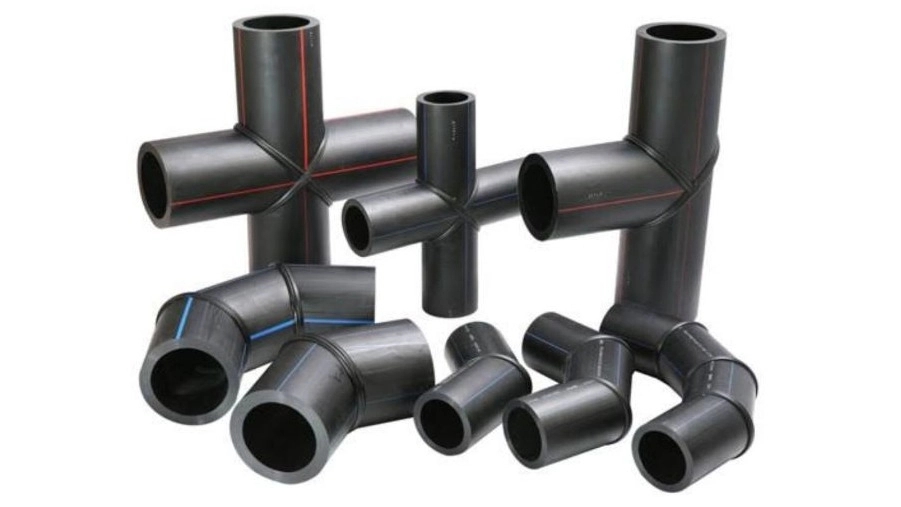

بعقب الانصهار

تعد الوصلات الملحومة أو الوصلات التناكبية إحدى طرق التوصيل الأكثر موثوقية وشائعة في خطوط الأنابيب ذات القطر العالي (عادةً ما يزيد عن 63 مم) وضغوط العمل العالية. في هذه الطريقة يتم تسخين طرفي الأنبوب والموصل (الذي عادة ما يكون مانيسك أو تي) باستخدام جهاز لحام حراري ثم يتم ضغطهما معًا تحت الضغط.

مزايا المفاصل الملحومة

• توصيل متكامل تمامًا: بعد التبريد، يصبح التوصيل محكمًا مثل الأنبوب نفسه ولا توجد نقاط ضعف.
• مقاومة عالية للتسرب: نظرًا لعدم وجود أجزاء خارجية مثل الحشيات أو الخيوط، فإن احتمالية التسرب تكون معدومة.
• مناسبة للضغوط العالية: هذه التركيبات مثالية لشبكات إمدادات المياه الرئيسية وخطوط أنابيب الضغط العالي. هي.

العيوب والتحديات

الربط أو الاتصالات المغطاة

وصلات الضغط أو التثبيت هي جيل جديد من وصلات البولي إيثيلين التي يتم تركيبها دون الحاجة إلى اللحام الحراري. تحتوي هذه التركيبات على غلاف بلاستيكي متين (عادة ما يكون مصنوعًا من مادة البولي بروبيلين أو البولي إيثيلين المقوى) وآلية داخلية تتكون من حلقات شد وغسالات مطاطية.

كيف يعمل

في هذه الطريقة، يتم إدخال أنبوب البولي إيثيلين في وصلة الضغط. ثم، باستخدام مفتاح ربط خاص، يتم تشديد البراغي الموجودة على الغلاف الخارجي. وهذا يجعل الحلقات الداخلية الموجودة على الأنبوب تضغط على الأنبوب بقوة وتشكل إغلاقًا كاملاً.

مزايا التجهيزات الصحافة

• سرعة تركيب عالية جدًا: تركيب هذه الوصلات أسرع عدة مرات من طريقة اللحام ولا يتطلب وقت تبريد.
• لا حاجة إلى معدات ثقيلة: لا يلزم سوى مفتاح ربط خاص، مما يقلل التكلفة الأولية.
• مناسب للمساحة المحدودة: نظرًا لأبعاده الأصغر وعدم وجود مساحة لآلة اللحام، فهو مثالي للمساحات الضيقة وتحت الأرض. هي.
• قابلية الانفصال: إذا كان الإصلاح أو إعادة التوجيه مطلوبًا، فيمكن فتح الاتصال وإغلاقه مرة أخرى (على الرغم من أنه يوصى باستبدال الغسالات).

التطبيقات

تحظى التركيبات الصحفية بشعبية كبيرة في مجال السباكة الداخلية، وأنظمة الري بالتنقيط، وشبكات الغاز ذات الضغط المتوسط، والمشاريع التي تكون فيها فترات التسليم القصيرة ذات أولوية.

وصلات مترابطة و ذات حواف

في بعض الأحيان يكون من الضروري توصيل أنابيب البولي إيثيلين بالمعدات المعدنية (مثل المضخات أو الصمامات النحاسية أو الأنابيب الفولاذية). وفي هذه الحالات، يتم استخدام الوصلات الملولبة أو ذات الحواف.

اتصالات مترابطة

تحتوي هذه الاتصالات على خيوط داخلية (أنثى) أو خارجية (ذكر). عادةً ما يتم توصيل أنابيب البولي إيثيلين بهذا النظام من خلال وصلة ضغط ذات خيوط. أو يتم توصيل نهاية الأنبوب بالخيط باستخدام أدوات ربط خاصة (للأنابيب الرفيعة) أو باستخدام تركيبات انتقالية.

ملاحظة هامة: في التوصيلات الملولبة، من الضروري استخدام شريط التيفلون وغراء الخيط لإنشاء ختم كامل. يجب أيضًا أن تكون حريصًا على عدم الضغط الزائد على مفتاح الربط لكسر الوصلة البلاستيكية.

اتصالات ذات حواف

الفلنجات عبارة عن ألواح مستديرة يتم لحامها أو ضغطها حتى نهاية الأنبوب أو التركيبة ويتم تثبيتها بمسامير على شفة المعدات الأخرى. تستخدم هذه الطريقة للتوصيل بالمضخات الكبيرة والصمامات الصناعية والنقاط التي تتطلب تفكيكها (فتحها) بشكل متكرر.

مزايا الفلنجة:

• سهلة الفتح والإغلاق للصيانة والإصلاح.
• مقاومة عالية للاهتزاز والصدمات.
• مناسبة للتوصيلات ذات القطر العالي حيث يكون استخدام الخيوط غير عملي.

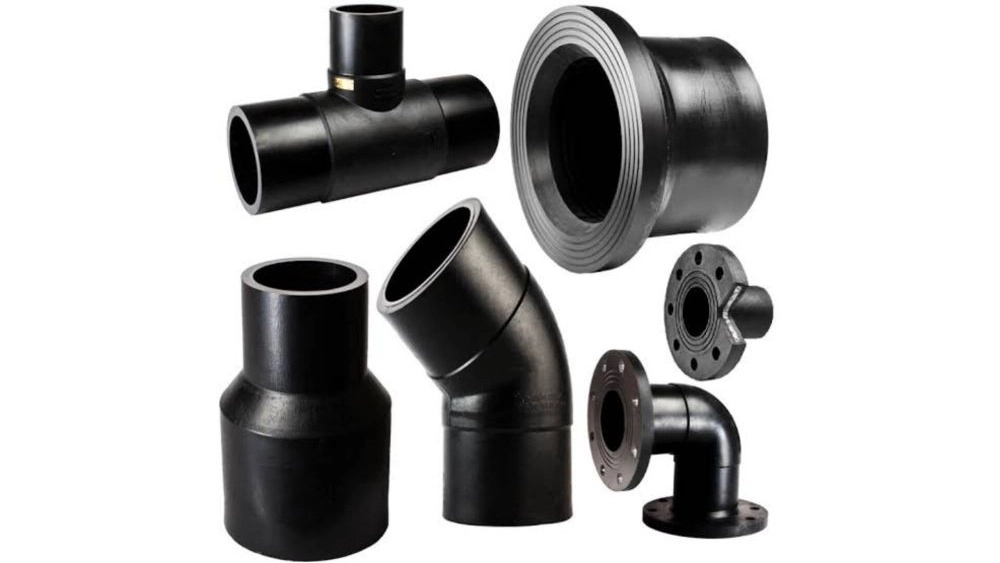

مفاصل الركبة، نقطة الإنطلاق والغضروف المفصلي

تشير هذه العناصر إلى الشكل الهندسي للوصلات ويمكن إنتاجها بطرق مختلفة (ملحومة أو مضغوطة أو ملولبة).

مِرفَق

يستخدم لتغيير اتجاه الأنبوب (عادة 45 أو 90 درجة). في الوصلات الصحفية، يجب تركيب أكواع بزاوية 90 درجة بعناية أكبر نظرًا لزيادة المقاومة الهيدروليكية وإمكانية اتساخها عاجلاً.

قمزة

يتم استخدامه لتقسيم الدفق إلى مسارين أو الجمع بين دفقين. في الوصلات الصحفية، تحتوي المحملات على ثلاث نقاط اتصال، تتطلب كل منها ضغطًا موحدًا.

الغضروف المفصلي (المخفض)

يتم استخدامه لتوصيل الأنابيب بأقطار مختلفة. يمكن أن يكون الغضروف المفصلي متحد المركز (مركزي) أو متقابلًا (غريب الأطوار). في أنظمة الغاز، من المهم استخدام الغضروف المفصلي لمنع تراكم السوائل في قاع الأنبوب.

النقاط الرئيسية في شراء وتركيب تجهيزات البولي ايثيلين

لضمان التشغيل الصحيح لنظام الأنابيب، من الضروري مراعاة النقاط التالية:

1. المعايير: تأكد من أن التركيبات معتمدة وفقًا للمعايير الوطنية الإيرانية، أو معيار EN (أوروبا) أو ASTM (الولايات المتحدة الأمريكية).
2. توافق الضغط: يجب أن يتطابق الضغط المسموح به (PN) للتركيبات مع ضغط العمل في النظام. عادة، يتم استخدام وصلات PN10 وPN16 على نطاق واسع.
3. جودة المواد الخام: استخدام التركيبات المصنوعة من درجة PE80 أو PE100 النقية يزيد من المتانة ومقاومة التشقق.
4. التركيب الصحيح:
   • في طريقة اللحام، يجب أن يكون سطح الأنبوب نظيفًا وناعمًا تمامًا.
   • في طريقة الضغط، يجب إدخال الأنبوب بالكامل في الوصلة و من الركبة لمنع تلف الأنابيب أثناء التركيب.
   • في الطريقة الملولبة، استخدم مواد لاصقة وأشرطة عالية الجودة.

لماذا تعد جودة الاتصالات أمرًا بالغ الأهمية؟

ترجع العديد من حالات التسرب والفشل في شبكات المياه والصرف الصحي إلى ضعف جودة التوصيلات. قد تحتوي التركيبات غير المكلفة على شوائب في المواد الخام، أو قد لا تكون ذات أبعاد دقيقة، أو ربما تعرضت لضغوط داخلية أثناء عملية التصنيع. وتؤدي هذه الحالات إلى فشل مبكر مع مرور الوقت وتحت ضغط الماء أو تغيرات درجة الحرارة. تكلفة استبدال الاتصال تحت الأرض أو داخل الجدار تبلغ عشرة أضعاف تكلفة شراء اتصال عالي الجودة. لذلك، فإن الاستثمار في التوصيلات عالية الجودة لا يعد نفقات، بل تأمينًا لنظام التثبيت الخاص بك.

خاتمة

بازركاني زمزم ماسورة خدادادي مع سنوات من الخبرة في صناعة الأنابيب والوصلات، تقدم مجموعة واسعة من وصلات البولي إيثيلين بما في ذلك الضغط (التثبيت)، واللحام، واللولبة، والشفة، والركبة، والثلاثية، والمانيسك بمعايير دولية وبأحجام مختلفة. من خلال التركيز على توفير منتجات عالية الجودة (درجة PE80 وPE100)، وأسعار تنافسية وخدمات استشارية فنية، تساعد هذه المجموعة عملائها على الاختيار الأفضل لمشاريعهم. بالإضافة إلى تنوع المنتجات، يعد دعم ما بعد البيع وسرعة التسليم من المزايا الأخرى للتعاون مع أنابيب زمزم خدادادي. إذا كنت تبحث عن مورد يقدم الجودة والأصالة والخدمة الاحترافية معًا، فسيكون هذا العمل خيارًا مثاليًا لمشاريعك المدنية والإنشائية والصناعية.
