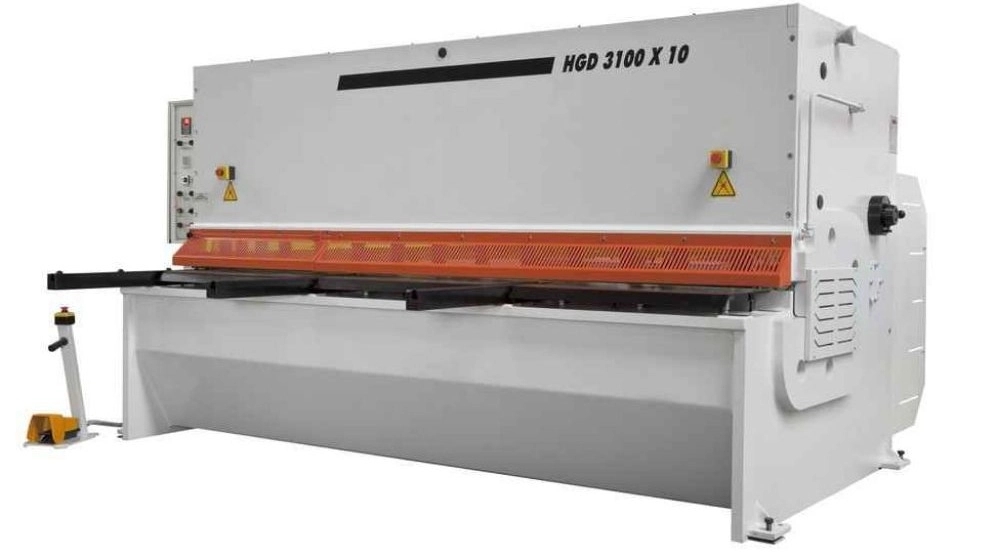

Giyotin makas mekanizması
Giyotin makasla nasıl çalışılır
Giyotin makasıyla çalışmaya başlamak için öncelikle onu açmak gerekir. Debriyaj pedalına uygulanan baskı nedeniyle elektrik motorunun çalıştırılmasıyla cihaz çalışmaya başlar. Ara parçalar elektromotorun gücünü krank veya eksantrike aktararak cihazın dönme hareketinin dikey harekete dönüştürülmesini sağlar.Bu sayede makasın üst bıçağının takıldığı giyotin çekmecesi aşağıya doğru çekilerek Kesim için alt bıçak kullanılır. Kesim sırasında sacın hareket etmesini önlemek için makinenin hareketli çekmecesi üzerine bir dizi tutucu monte edilmiştir, yani üst bıçak alt bıçağa doğru hareket ederken bu tutucular aynı anda sacı tutar. Giyotin tutucular için, tabakayı tüm uzunluğu boyunca tutma eylemini bölmek üzere basınçlı hava veya basınç altında yağ kullanan ayrı bir piston düşünülmüştür.
Giyotin makasının bileşenleri
Her iki tip mekanik ve hidrolik giyotin makasın bileşenleri büyük ölçüde birbirine benzer. Temel farkları güdülerindedir. Giyotin makasının en önemli bileşenleri şunlardır: vücut bıçak ağzı kaleci Motor Debriyaj
Giyotin makas gövdesi
Gövde, herhangi bir cihazın en önemli parçası olarak bilinir. Bu cihazın gövdesini yapmak için haddelenmiş çelik saclar kullanılabilir. Bu saclar önce makinede işlenir ve son olarak kaynak veya civata yardımıyla birleştirilir. Döküm parçalardan da yapılabilirler. Ayrıca her iki yöntemin kombinasyonu da kullanılabilmektedir. Giyotin makasın gövdesinin, makasa uygulanan, çoğunlukla sehim veya hareketli yükler olan ve burulma gerilmelerine neden olan yüklere dayanabilmesi için çok sağlam olması ve ayrıca makas tablasının uygulanan kuvvetlere karşı yeterli dirence sahip olması gerekir. kesme anında, makasın gövdesine gelen ağır darbelerden dolayı normal ve büyük giyotinlerde sırasıyla yaylı ve pnömatik dengeleyiciler kullanırlar.
Giyotin makaslı motor
Giyotin makasın en önemli performanslarından biri olarak bilinen motor, sistemde güç üretimine neden olur. Sürekli çalışmada ve yüksek devirlerde motora çok fazla baskı uygulamamak için giyotin motorun kapasitesinden daha güçlü olduğu düşünülmelidir.
Giyotin debriyaj
Giyotin kavraması, dönme hareketlerinin iletilmesinden ve durdurulmasından sorumludur. Makinenin bu kısmı krankın dönüşünü başlatır ve kesme işlemini durdurur. Kavrama mekanizması mekanik ve sürtünmeli giyotinlerde aynıdır. Mekanik ve diskli olmak üzere iki tip kavrama vardır.
Sayfa tutucular

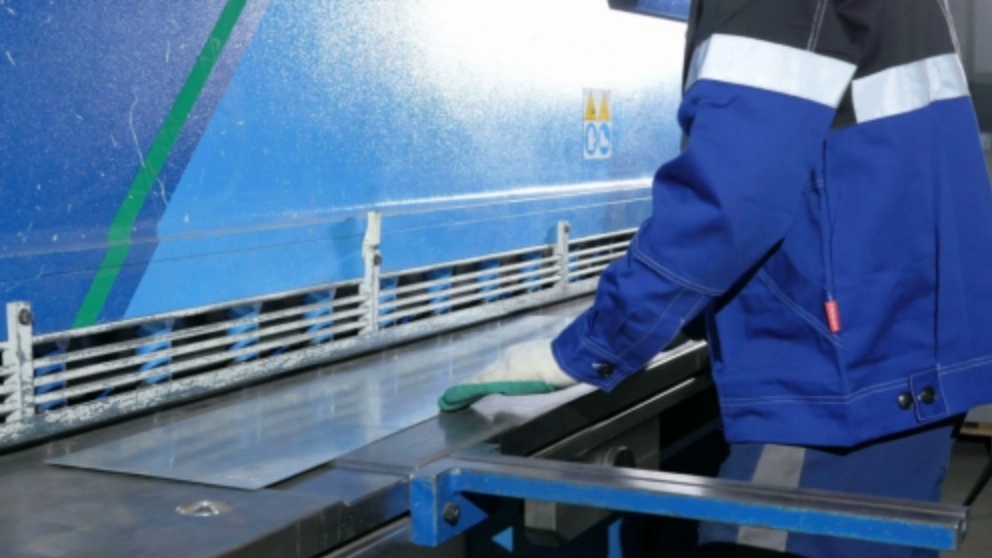

Kesme işleminin daha iyi gerçekleştirilmesi, sacların tutulması ve hassas bir şekilde ayarlanması için giyotin makasa sac tutucular takılır. Yani tutucular kesim esnasında sacın sabit kalmasına yardımcı olur.Tutucuların hareketi kesimin doğru yapılmamasına neden olur.
