Üç fazlı asansör panosunun üç sigortası vardır ve asıl görevi, kısa bağlantılarda asansör sisteminin güvenliğini arttırmaktır. Asansörde bulunan üç fazlı santral, asansördeki üç önemli bölüme elektrik sağlamakta olup, santral üzerindeki döner anahtar açıldığında asansörün prizleri ve aydınlatmaları dışında tüm bölümlerin elektriği kesilecektir.
تابلو سه فاز در آانسور چیست؟
Asansörün elektriği genel olarak tüm bölümlerde sayaçtan çıkan 5 telli kablo ile sağlanmaktadır. Her asansörün montajında, ışıkların aydınlatılması, asansör motor odasındaki prizlerin aktivasyonu ve ayrıca asansör kuyusunun güç beslemesi için bu 5 telli kablo kullanılmalıdır. Bu kablo ortak sayaca bağlanır. Her binada bulunan ortak sayaç, hesapladığı elektriği tüm bina sakinlerinin ödemekle yükümlü olduğu üç fazlı bir sayaçtır. Asansörde bulunan üç fazlı pano, binanın farklı bölümleri tarafından tüketilen elektriğin sağlanmasından sorumludur. asansör. . Bu farklı bölümler aşağıdakileri içerir:
- Asansör motorunun ve kontrol panelinin elektriği
- Kabin elektriği ve makine dairesi Asansör
- elektrik çukuru ve asansör boşluğu
Üç fazlı asansör panelinin kurulumunda ilk adım, asansörü çalıştırıp bağlantısını kesmektir. asansör. Bu üç fazlı kart, 4 vida ve plaka rulosuyla, neredeyse asansör kontrol paneli ve makine dairesi zemininden 120 ila 140 cm yüksekliğe monte edilir. Ayrıca, insanların erişimini kolaylaştırmak için üç fazlı elektrik panosunu asansörde, makine dairesi kapısının yakınına monte etmek daha iyidir.
⚡️ ویژگیهای تابلو سه فاز در آسانسور⚡️

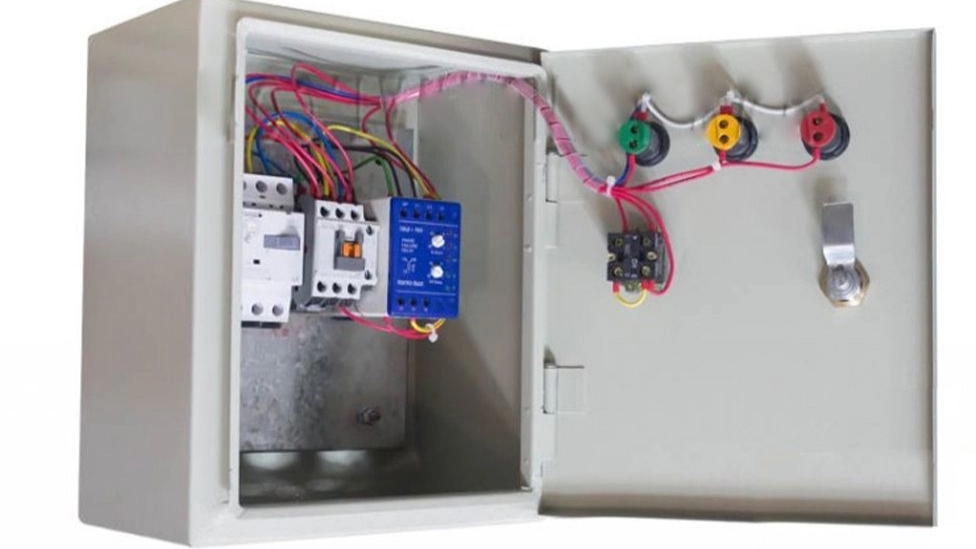

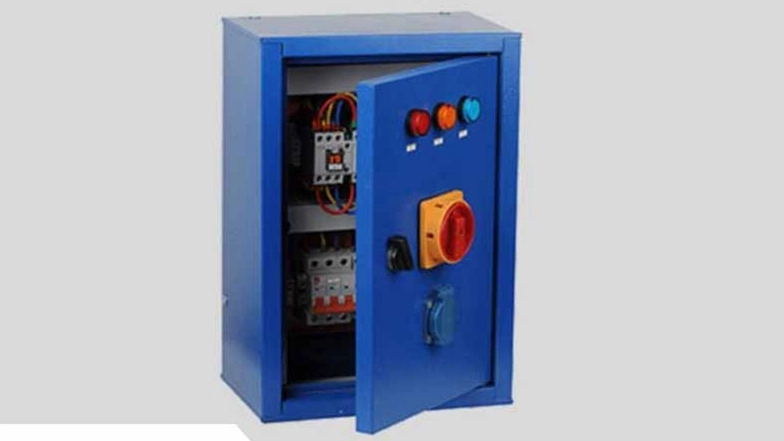

Üç fazlı santralde sıfır ve toprak kabloları ve baraların yanı sıra üç fazlı sıfır ve toprak terminalleri bulunur. Bu panonun içinde asansör tüneli ışığını yakma görevi yapan iki adet minyatür anahtar bulunmaktadır. Asansörün üç fazlı elektrik panosunun kapısında üç fazlı makaralı şalter ve üç sinyal lambası bulunmaktadır ve bu ışıkların yanması asansörün üç fazlı elektrik panosunun her üç fazında da elektriğin varlığını gösterir.
Asansörde trifaze santral aslında asansör makine dairesine monte edilen ve asansörün giriş kısmı görevi gören bir kutudur. Asansördeki üç fazlı elektrik panosunun asıl görevi, asansör kumanda panosuna elektrik girmeden önce giriş akımını kontrol etmektir. Asansörün üç fazlı elektrik panosunda 25 ila 30 amperlik üç adet kartuşlu sigorta yerleştirilmiştir; Fakat asansörün tipine ve uygulamasına göre bu akımları kullanmalısınız. Trifaze asansör kablosunun kalınlığı ve tipi asansör motorunun gücüne bağlıdır. Asansör kablosunun tipine bağlı olarak kablo güzergahının uzunluğu ve asansörün kapasitesi gibi başka faktörler de vardır.
کاربرد تابلو سه فاز در آسانسور چیست؟
Üç fazlı asansör panosu genel olarak asansörün farklı bölümlerine, özellikle de asansör kontrol panosuna giden giriş akımını kontrol etme görevine sahiptir. Aslında bu parça bir akım kontrolörü ve dönüştürücü görevi görerek asansör kontrol paneline sanal olmayan hiçbir akımın girmemesini sağlar. Trifaze asansör panosunun işlevini daha özel bir şekilde ifade etmek istersek, trifaze elektrik panosunun elektriği iletmek ve trifaze ve monofaze elektriği diğer asansör ekipmanlarına dağıtmak için kullanıldığını söyleyebiliriz.
⚡️ برسی اجزای yaltı

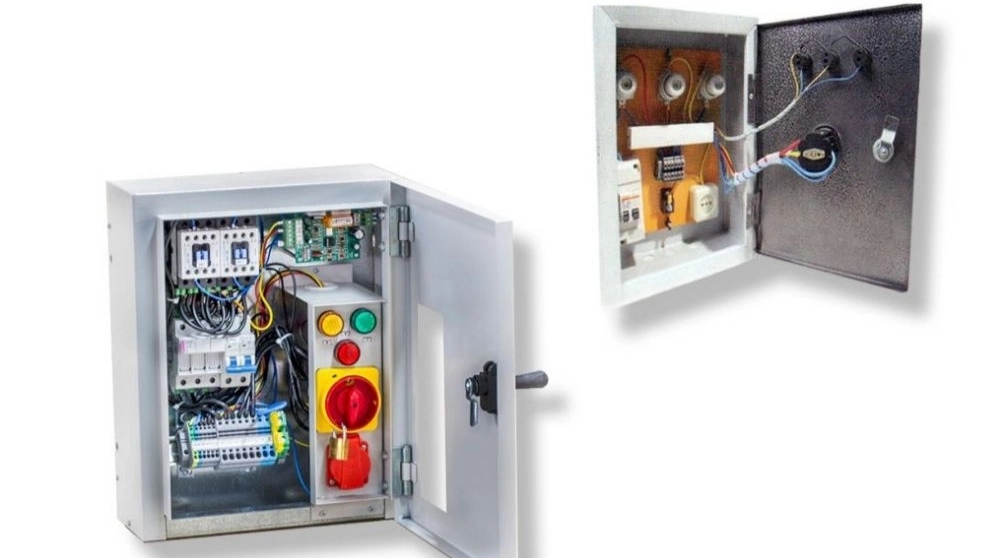

Üç fazlı asansör panosu çeşitli bileşenlerden oluşur; bunlardan bazıları Bunlar asansörün üç fazlı güç dağıtımıyla, diğerleri ise tek fazlı güç dağıtımıyla ilgilidir. Aşağıdaki bölümde tüm bu bileşenlerden ayrıntılı olarak bahsedilmektedir:
- üç adet 25 amperlik sigorta
- üç adet 50 amperlik sigorta
- üç lamba Sinyal
- üç adet 25 amperlik sigorta
- üç adet 50 amperlik sigorta
- üç adet lamba Sinyal
- üç adet 25 amperlik sigorta li>
- kuyuyu aydınlatmak için minyatür anahtar
- kabin aydınlatması için minyatür anahtar
- makine dairesi için minyatür anahtar (havalandırma ve aydınlatma)
- termostat
- soket
- kanal ve kablo
li> li>- toprak vidası
- çıkış ve giriş terminalleri
- üç fazlı sigorta
- tek fazlı sigorta
- döner geçiş
