Elektrik motoru bobini nedir?
Bobin, demir bir çekirdek üzerine farklı bir düzende sarılmış ve manyetik kutuplar oluşturan çok sayıda iç içe geçmiş telden oluşur. Elektrik motorları, farklı yapı ve görünüme sahip, kabartmalı ve kabartmasız iki kutup konfigürasyonuna sahiptir.
< br>Motor sargı türlerinin malzemesi ve izolasyonu motor gücüne bağlıdır,
gücü 150 kW'tan az olan teller için laklı bakır tel kullanılır. br>Fakat gücü 150 kW'dan büyük olan teller için; , yüksek basınca dayanabilmesi için bakır bara kullanılır.
Yüksek güç, motor üzerine monte edilen soğutma fanı ve soğuk su kanalını kullanır.
Kullanım yerine göre motor sargı çeşitleri

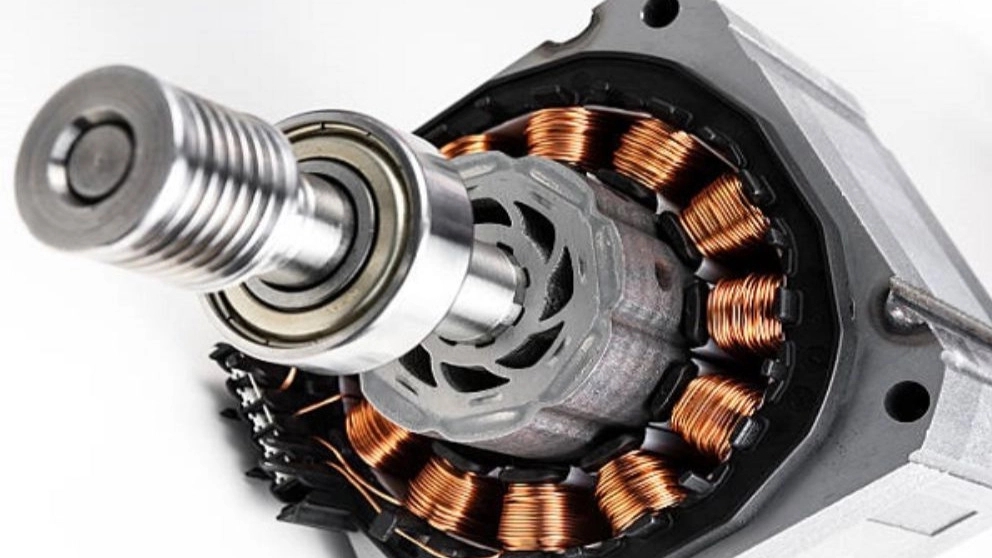

Stator sargısı
Stator üzerinde bobinin yerleştirilebileceği yuvalar vardır ve
daha sonra AC güç kaynağı yardımıyla bu yapılabilir. Bu tip motor sargısı için gerekli olan sargı sağlanmıştır.
Stator sargısı yıldız ve üçgen olmak üzere iki şekilde bağlanır.
Rotor sargısı< /b>

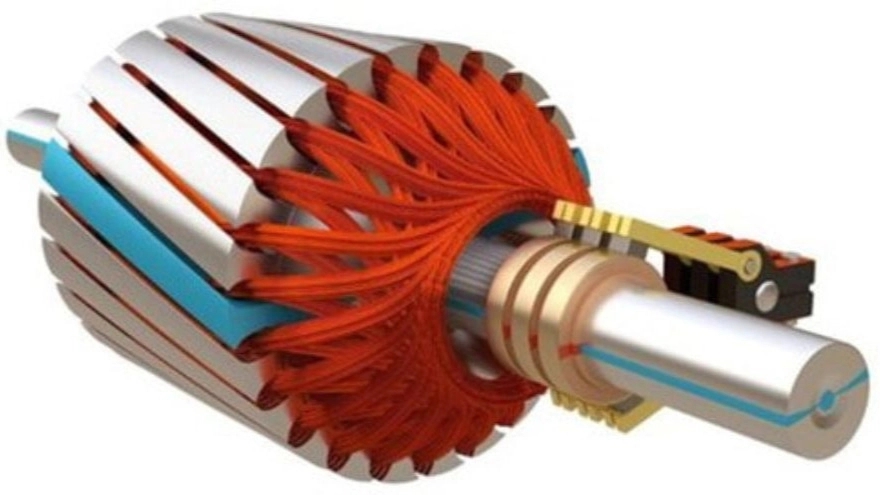

Motorun dönen kısmı olan rotorda da bir bobin bulunur.
Tek fazlı motor sargı çeşitleri
Kesirli adım sarımı (Direnç Başlatma):
Bobin başı ve sonu arasındaki fark 180 dereceden azdır ve bobinlerin içindeki itici kuvvet şu şekilde hesaplanır: Özetle;
Dolayısıyla itici güç ve bunun sonucunda motorun gücü azalır, bunu telafi etmek için
adım kısaltılır ve bobinlerin dönüş sayısı artar.
< b> Tek Fazlı Motor Sargı Tasarımı İki Fazlı (Gölgeli Kutuplu):
Bu sarım tipini gerçekleştirmeden önce sarımla ilgili hesaplamalar yapılmalı,
sargı tablosu yapılmalıdır. Hazırlanmalı ve ardından harita çizilmelidir.
Bu tipte başlatmada kullanılan kalıcı bir bobin bulunur.
Tam adımlı sargı (Kondansatör Başlatma):
Bu sargının başı ve sonu 180 derecelik faz farkına sahiptir; Bu nedenle hesaplamalar cebirsel olarak yapılır.
Ayrıca polarite ve sargı adımları eşittir.
Kalıcı kondansatörlü yolverici kondansatörlü tek fazlı asenkron motor sargısı):
Bu motorların yolverilmesi,
çalışmaya başladıktan sonra devrede kalan ve sargıda faz farkı oluşturan bir elektrolitik kondansatör tarafından yapılır.
Kalıcı yardımcı sargı kesirli adım devresi (Kapasitör Başlatma Kapasitör Çalıştırması):
Bu sargıda q'nun çift veya tek olduğu (her faz kutbunun altındaki slot sayısı) bobinlerin konumunu belirlemek için incelenir. br>
Bu sargılar, 90 derecelik faz farkına sahip iki fazlı bir tasarımdır (bir ana faz ve bir sanal faz).
