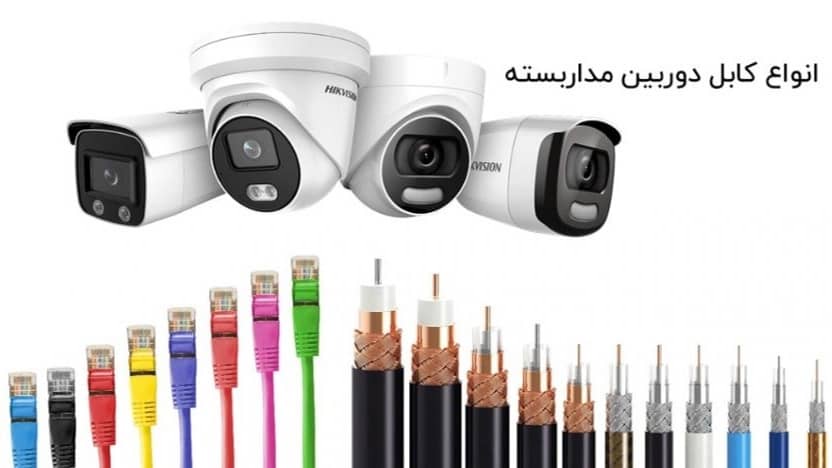

Kapalı devre sistemin tipine göre kablo tipi belirlenir. CCTV kablo türleri şunları içerir: koaksiyel kablo Kombine koaksiyel kablo Ağ veya İnternet kablosu (Lan) CCTV teli Fiber optik
Koaksiyel kablo: Koaksiyel kablo veya analog CCTV görüntü kablosu, radyo frekans sinyallerini bir noktadan başka bir noktaya ileten elektrik kablosudur. Kombine koaksiyel kablo: Bu kablolar, üzerinde bir güç kablosu da bulunan bir tür koaksiyel kablodur. Sonuç olarak bu tip kanal içerisinde daha az yer kaplar.
Lan kablosu: Ağ kablosu veya Lan, ağ bağlantılı sistemlerde kullanılan bir kablodur. Bu kabloda POE teknolojisi varsa görüntü göndermenin yanı sıra elektrik de iletilir.
Koaksiyel CCTV ve çeşitleri

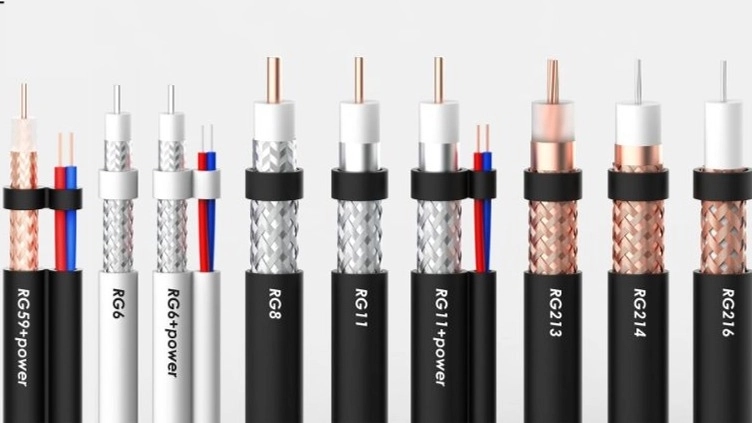

Koaksiyel kablo teknolojisi 20. yüzyılın başlarından beri kullanılmaktadır ve dayanıklılığı ve kurulum kolaylığı nedeniyle bu kablolar çoğunlukla evlerde ve kuruluşlarda uydu anten ekipmanlarını bağlamak için kullanılmaktadır. Ölçüm ve empedansa bağlı olarak farklılık gösteren farklı koaksiyel kablo türleri vardır. RG kablosu nedir? RG, Radyo Ölçer anlamına gelir ve Ölçer, kablonun kalınlığını ifade eder. Bu kalınlık RG'nin yanındaki sayı ile gösterilir. RG numarası ne kadar yüksek olursa çekirdek veya merkezi iletken o kadar ince olur. Koaksiyel kablo diğer kablolardan farklı olarak kalın ve yuvarlak bir şekle sahiptir. Bu tip CCTV tel ve kablolarını bükümlü çift kablolar veya Ethernet kabloları gibi diğer kablolardan kolaylıkla ayırt edebilirsiniz. En yaygın koaksiyel kablolar RG-6, RG-11 ve RG59'dur. RG-6 kablo (RG6) nedir? RG-6 kabloların iletkenleri daha geniş olduğundan daha iyi sinyal kalitesi sağlarlar. Ayrıca daha kalın dielektrik izolasyona sahiptirler ve kalkan tipleri farklıdır. Bu onların GHz düzeyindeki sinyalleri daha verimli bir şekilde işlemesine olanak tanır. Bu tip kablolar ince olduğundan duvarlara veya tavanlara kolaylıkla monte edilebilir. RG-59 kablosu (RG59) nedir? Evsel ve evsel bağlantılarda ve kullanımlarda yaygın olarak kullanılan bir kablodur. RG-59 kablosu, daha ince bir damar iletkenine sahip olması dışında RG-6'ya benzer. Bu tip kablo kısa mesafelerde ve düşük frekanslı iletim için çok uygundur. Biri 75 ohm (Ω) empedanslı, diğeri 50 ohm empedanslı olmak üzere iki ana tip koaksiyel kablo vardır. 75 ohm kablolar çoğunlukla video sinyalleri için kullanılır. Buna karşılık veri ve kablosuz iletişim için 50 ohm'luk kablolar kullanılıyor.
Koaksiyel kablo bileşenleri
Koaksiyel kabloların korumalı tasarımı, çekirdeğin hasar ve parazitten korunurken verileri hızlı bir şekilde iletmesine olanak tanır. Koaksiyel kabloların çoğu aşağıdaki dört katmandan oluşur: Veri ve videonun geçtiği, genellikle bakır tel olan kablonun çekirdeği veya merkezi iletken. Bakır telin etrafındaki yalıtım plastik ve dielektriktir. Bakır, alaşım veya alüminyumdan yapılmış kalkan katmanı veya dokuma ağ. Bu katman, kablonun elektromanyetik girişimden (EMI) korunmasına yardımcı olur. Son olarak plastik bir örtü olan dış katman, iç katmanları hasardan korur.
Koaksiyel kablo performansı
Koaksiyel kablonun çalışma şekli, verilerin çekirdekte veya merkezi iletkende taşınmasıdır. Beyindeki dielektrik olarak adlandırılan ilk katman, çekirdeğin (beyin) iletkeni ile yalıtım görevi gören dış katmanlar arasındaki mesafedir.
