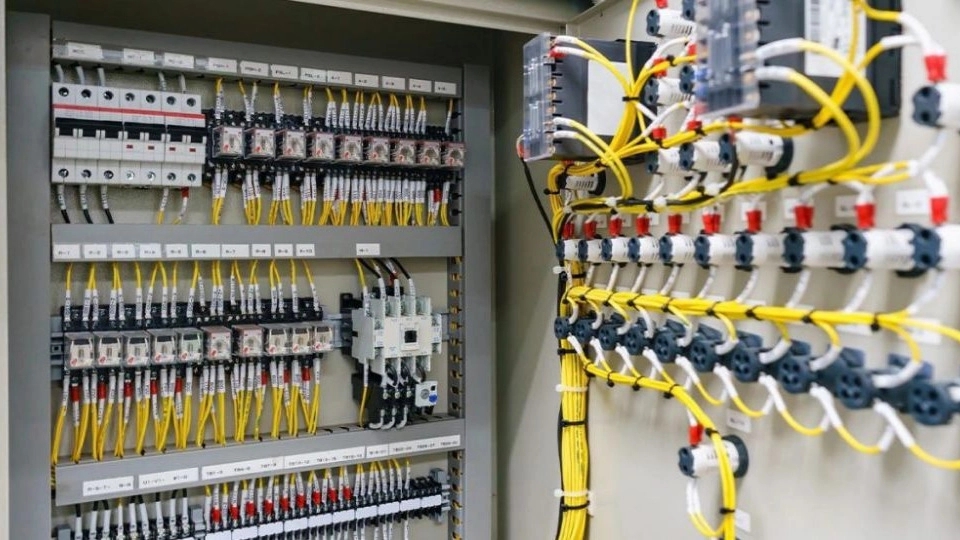

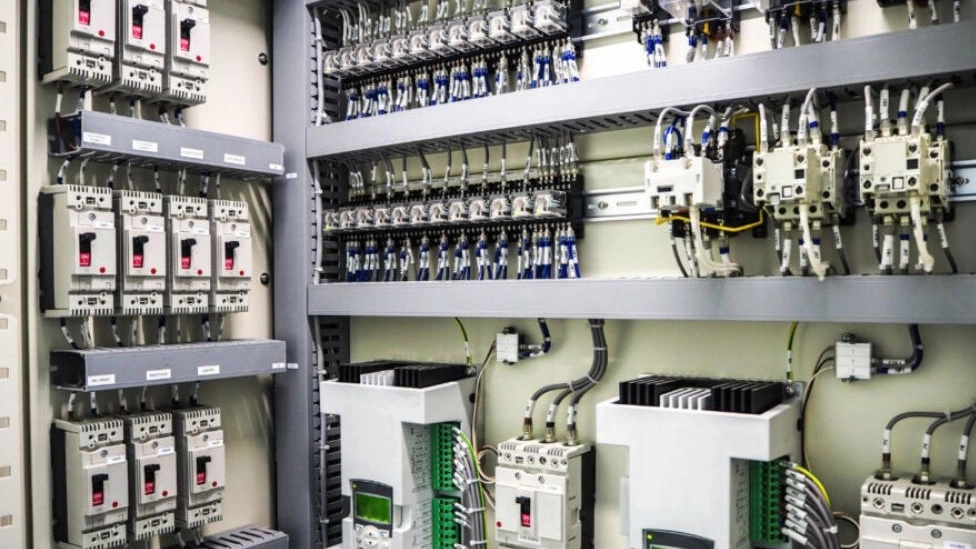

Güç kaynağı sistemleri çok büyük ve kapsamlı ağlardır. Bu sistem konut binaları, enerji santralleri, fabrikalar, her türlü sanayi ve inşaat projeleri vb. içindeki ve dışındaki tüm elektrik tel ve kablolarını kapsamaktadır. Dağıtım ve iletim amaçlı elektrik sistemleri, kablolamanın yanı sıra farklı ekipmanlara da ihtiyaç duyar. Bu ekipman ve kablolar, elektrik paneli adı verilen bir bölmeye yerleştirilir.
Güç kontrol devrelerini ve çalışmayı anlamak
Güç ve komut devrelerinden gelen veriler, elektrik haritalarını analiz etmek için kullanılır. Tüm elektrik devreleri iki bölümden oluşur: komut ve güç. Güç devresi, tüketicinin ana akımını geçirmekten sorumludur. Çeşitli tasarımlar oluşturmak için kontrol devresinde kontaktör kullanmak çok etkilidir. Genel olarak başlatma ve kontrol devreleri aşağıdaki iki kısma ayrılır:
Komut devresi: Kontrol devresinin bu kısmı bağlantı kesme ve bağlantıdan sorumludur kontaktör. Bu, kontaktör bobininin uyarılmasıyla yapılır. Elbette bilmelisiniz ki komut devresinin güç devresi ile özel bir ilişkisi yoktur.
Güç devresi: Bu devre elektrik enerjisi iletiminin güç devresine olan bağlantısının tamamından sorumludur. tüketici.
