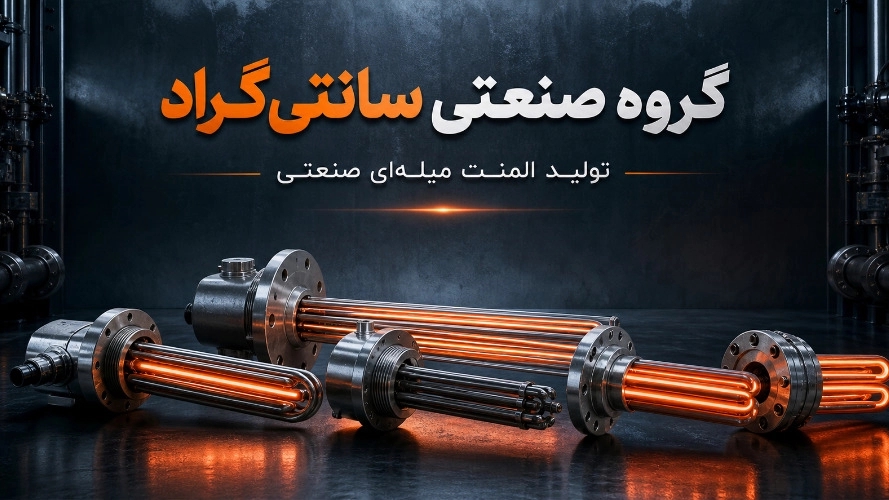

Endüstriyel çubuk elemanı; Çubuk ısıtma elemanını seçme, yapma ve satın alma konusunda eksiksiz bir rehber
Endüstriyel çubuk elemanı makinelerde ve üretim hatlarında en yaygın kullanılan ısıtma ekipmanlarından biridir. Bu tip element çeşitli boyut, güç, gerilim ve formlarda üretilebilmesi nedeniyle plastik, ambalaj, gıda, ahşap, boya, petrol ve gaz, petrokimya, metal parça imalatı, endüstriyel kurutucular, su ve yağ tankları ve fabrika ısıtma sistemleri gibi çeşitli endüstrilerde kullanılmaktadır.
Birçok endüstriyel proseste sıcaklık kontrolünün nihai ürünün kalitesinde doğrudan rolü vardır. Isıtmanın düzgün olmaması ya da gücü orantısız olan elemanın seçilmesi durumunda hammadde yanabilir, üretim süresi artacak, güç tüketimi artacak ve hatta cihaz arızalanacaktır. Bu nedenle standart endüstriyel çubuk elemanının seçimi ve yapımı, fiili çalışma koşulları, ortam tipi, gerekli sıcaklık ve cihazın özelliklerine göre yapılmalıdır.
Termal çözümlere odaklanan Centigrade Industrial Group, endüstrilerin ihtiyaçlarına göre her türlü endüstriyel çubuk elemanının danışmanlığını, tasarımını ve imalatını yapma olanağı sunmaktadır.
Endüstriyel çubuk elemanı nedir?
Ayrıca dal elemanı, boru şeklinde eleman veya Boru Şeklinde Isıtıcı olarak da bilinen endüstriyel çubuk elemanı, elektrik enerjisini ısıya dönüştüren bir tür elektrikli ısıtıcıdır. Bu elemanın yapısı genellikle içinde direnç teli bulunan dayanıklı bir metal kılıftan oluşur.
Direnç teli ile metal gövde arasındaki boşluk, termal ve elektriksel yalıtım tozuyla doldurulur. Bu malzeme elektrik bağlantısını önlemenin yanı sıra direnç telinden eleman gövdesine ısı transferini de iyileştirir. Sonuç olarak elektriğin bağlanmasından sonra elemanın gövdesi ısınarak gerekli ısıyı havaya, sıvıya, yağa, kalıba, metal yüzeye veya istenilen herhangi bir ortama aktarır.
Bu ürünün görünürdeki sadeliği, onu basit bir parça olarak görmemize neden olmamalıdır. Direnç telinin kalitesi, kılıf tipi, izolasyon malzemelerinin yoğunluğu, sızdırmazlık yöntemi, güç tasarımı ve bağlantıların kalitesi, endüstriyel çubuk elemanının verimliliği ve ömrü üzerinde etkilidir.
Endüstriyel çubuk elemanının ana bileşenleri
Yüksek kaliteli bir çubuk elemanı, her biri cihazın çalışmasında önemli bir işleve sahip olan birkaç ana parçadan oluşur.
direnç teli
Direnç teli, elemanın ısı üreten kısmıdır. This wire is heated by the passage of electric current and transfers the generated heat to the metal sheath. Heat and oxidation resistant alloys are usually used in industrial element manufacturing. Tel malzemesi ve çapı seçimi elemanın gücüne, voltajına ve çalışma sıcaklığına uygun olmalıdır.
Direnç teli doğru seçilmezse eleman beklenenden daha kısa sürede yanabilir, eşit ısı üretemeyebilir veya elektrik sistemi üzerinde daha fazla baskı oluşturabilir.
Kılıf veya metal kapak
Metal mahfaza, elemanın çalışma ortamıyla doğrudan temas halinde olan dış borusudur. Bu kılıfın malzemesi kullanım şartlarına göre seçilmelidir. Örneğin nemli, aşındırıcı, asidik, yağlı veya yüksek sıcaklıktaki ortamlar, uygun dirence sahip kılıflar gerektirir.
Endüstriyel çelikler, ısıya dayanıklı çelikler, özel alaşımlar ve bazı uygulamalarda bakır, kılıf yapımında kullanılabilir. Yanlış kılıf seçimi korozyona, gövdenin delinmesine veya elemanın ömrünün hızla azalmasına neden olabilir.
Isı ve elektrik yalıtım tozu
Direnç teli ile metal gövde arasına izolasyon tozu yerleştirilir. Bu bölümün hem iyi bir elektrik yalıtımına sahip olması hem de iyi bir ısı transferi sağlaması gerekmektedir. Bu tozun uygun olmayan yoğunluğu sıcak noktalara neden olabilir, yalıtımı azaltabilir ve elemanın erken arızalanmasına neden olabilir.
Elektrik terminalleri ve bağlantıları
Elektrik bağlantıları akım tüketimine, ortam sıcaklığına ve kurulum alanına uygun olmalıdır. Bazı endüstriyel uygulamalarda nem, toz, titreşim veya yüksek sıcaklığın varlığı terminallerin performansını etkileyebilir. Bu nedenle uygun bağlantı ve koruma tipinin seçilmesi, endüstriyel çubuk elemanının temel tasarımının bir parçasıdır.
Sızdırmazlık bölümü
Su, yağ, buhar veya ıslak ortamlarla temas halinde çalışan modellerde sızdırmazlık çok önemlidir. Nemin elemana nüfuz etmesi izolasyon direncini azaltabilir ve gövdeye bağlanma, akım kaçağı veya elemanın yanması olasılığını artırabilir.
Endüstriyel çubuk elemanı nasıl çalışır?
Endüstriyel çubuk elemanın çalışmasının temeli elektrik enerjisinin ısıya dönüştürülmesidir. Elektrik akımı direnç telinden geçtiğinde telin elektriksel direncinden dolayı enerji ısıya dönüşür. Daha sonra ısı telden yalıtım tozuna ve ondan da metal kılıfa aktarılacaktır.
Bir sonraki adımda ısıtılan kılıf, ısıyı çevredeki ortama aktarır. Isı transferinin türü farklı olabilir:
- Fırın, kurutucu veya kanal ısıtıcılarında havaya ısı transferi
- Tanklarda ve endüstriyel su ısıtıcılarında suya ısı transferi
- Kızgın yağ tanklarında veya yağlama sistemlerinde yağa ısı transferi
- Isıtma plakaları, kalıplar ve paketleme ekipmanlarında metal yüzeye ısı transferi
- Üretim ve proses cihazlarında hammaddelere ısı transferi
Elemanın gücü, montaj yeri, temas yüzeyi ve sıcaklık kontrol sistemi birbiriyle uyum içinde olduğunda optimum performans ortaya çıkar.
Endüstriyel çubuk elemanının farklı endüstrilerdeki uygulamaları
Çubuk elemanının popülaritesinin nedenlerinden biri de geniş uygulama yelpazesidir. Bu elemanlar düz, kavisli, U-şeklinde, W-şeklinde, halka şeklinde veya özelleştirilmiş formlarda üretilebilmektedir. Bu şekillendirilebilirlik, bunların çeşitli ekipmanlarda kullanılmasını mümkün kılmıştır.
Plastik ve polimer endüstrilerinde kullanım
Plastik endüstrisinde polimer malzemelerin eritilmesi, şekillendirilmesi ve işlenmesi için doğru sıcaklık kontrolü çok önemlidir. Endüstriyel çubuk elemanı plastik enjeksiyon makineleri, ekstruderler, termal kalıplar, vakum şekillendirme makineleri ve plastik kap üretim ekipmanları gibi sektörlerde kullanılmaktadır.
Bu sektörde yanlış eleman gücü seçimi malzemenin yanmasına, ürün renginin değişmesine, atık artışına veya üretim kalitesinde istikrarsızlığa neden olabilir.
Ambalaj endüstrilerinde uygulama
Birçok paketleme makinesi dikiş, kesme, kalıp ısıtma, termal stabilizasyon veya ambalaj filmlerinin hazırlanması için elemanlara ihtiyaç duyar. Endüstriyel çubuk elemanı, paylaşımlı paketleme makinelerinde, gıda ambalajında, plastik dikişte, baskı makinelerinde ve ilgili ekipmanlarda kullanılabilir.
Su ve sıvı tanklarında kullanım
Su, yağ, yarı sıvı malzemelerin ve bazı endüstriyel çözümlerin ısıtılması çubuk elemanının önemli uygulamalarından biridir. Bu durumda kılıfın türü ve güç yoğunluğu özellikle önemlidir; Çünkü elemanın sıvıyla doğrudan teması, havanın ısıtılmasından farklı koşullar yaratır.
Örneğin, su için tasarlanmış bir elementin, yağ veya kimyasal içeren sıvılar için mutlaka uygun olması gerekmez. Doğru gövde malzemesi ve termal güç seçimi korozyonu, çökelmeyi ve erken arızayı önleyebilir.
Endüstriyel kurutucularda uygulama
Endüstriyel kurutucularda, seralarda, termal tünellerde, boya kurutucularında, ahşap kurutucularında ve sıcak hava sirkülasyon sistemlerinde çubuk elemanı ısının sağlanmasında önemli rol oynar. Bu uygulamalarda elemanın konumu, hava akışı, branşman sayısı ve sistemin genel gücü, ısının ortama eşit şekilde dağılması için uygun şekilde tasarlanmalıdır.
Gıda endüstrisi ve endüstriyel mutfak ekipmanları
Bazı gıda işleme makineleri, ısıtma ekipmanları, pişirme cihazları ve endüstriyel mutfak ekipmanları bir ısıtma sistemine ihtiyaç duyar. Bu durumlarda sağlık koşullarına uymak, doğru malzemeyi seçmek ve sıcaklığı dikkatli bir şekilde kontrol etmek çok önemlidir.
Ahşap, MDF ve boya sektörü
Ahşap ve MDF endüstrilerinde, kurutucularda, boya kabinlerinde, pres ekipmanlarında ve sıcak hava sistemlerinde çubuk elemanı kullanılabilir. Bu ortamlar genellikle tozludur; Bu nedenle kurulum yerinin tasarımı, uygun havalandırma ve ısıtma sisteminin güvenlik kontrolü çok önemlidir.
Görünüme göre endüstriyel çubuk elemanlarının çeşitleri
Endüstriyel çubuk elemanı montaj yeri ve uygulama tipine göre farklı formlarda üretilebilmektedir. Doğru formun seçilmesi ısı transfer düzeyini artırır ve cihazın kurulumunu kolaylaştırır.
Düz çubuk elemanı
Bu model doğrusal alanlar, küçük tanklar, basit ekipman ve doğrudan monte edilebilen cihazlar için kullanılır. Düz elemanlar farklı uzunluk, çap ve kapasitelerde üretilebilmektedir.
U-şekilli çubuk elemanı
U formu en yaygın modellerden biridir. Bu tasarım, daha uzun bir elemanın sınırlı bir alana yerleştirilmesine olanak tanır. U şeklindeki eleman hava ısıtıcılarında, kurutucularda, tanklarda ve endüstriyel ısıtma sistemlerinde yaygın olarak kullanılmaktadır.
W-şekilli çubuk elemanı
Sınırlı alanda daha fazla termal yüzeye ihtiyaç duyulduğunda W formu iyi bir seçim olabilir. Bu model, daha büyük endüstriyel ekipmanlarda veya daha fazla termal güç gerektiren sistemlerde kullanılır.
Bükülmüş veya şekillendirilmiş bir çubuk elemanı
Bazı makinelerin özel bir kurulum alanı vardır ve hazır pazar elemanları bunlara uymaz. Bu durumda cihazın planına, örneğine veya kesin ölçülerine göre şekillendirilmiş çubuk elemanı yapmak uygun bir çözümdür.
Centigrad Industrial Group, kurulum ve uygulama koşullarını inceleyerek endüstriyel projelere uygun eleman formunu önerebilir.
Hava, su ve yağ çubuğu elemanı arasındaki fark
Endüstriyel bir eleman satın alırken yapılan yaygın hatalardan biri, tüm ortamlar için tek bir model seçmektir. Havayı ısıtmak için tasarlanan eleman, yağ veya suya yerleştirilmeye uygun olmayabilir.
Hava, su ve yağdan daha zayıf bir ısı transfer maddesi olduğundan, özel hava elemanının ısı transferi için genellikle daha geniş bir yüzey alanına sahip olması gerekir. Eğer çok fazla güç sınırlı bir alanda yoğunlaşırsa elementin gövdesinin sıcaklığı artacak ve yanma ihtimali artacaktır.
Özel su elemanı neme, tortuya ve sürekli çalışma koşullarına dayanıklı olmalıdır. Sıcaklık kontrolünü kullanmak ve elemanın kurumasını önlemek de çok önemlidir.
Özel yağ elemanı da yağın cinsine, çalışma sıcaklığına, viskozitesine ve tank hacmine göre tasarlanmalıdır. Bu uygulamadaki güç yoğunluğu, yağın aşırı ısınmasını ve özelliklerini bozmasını önleyecek şekilde seçilmelidir.
Endüstriyel çubuk elemanı seçiminde en önemli faktörler
Endüstriyel çubuk elemanı sipariş etmek veya satın almak için uzunluğunu ve çapını bilmek yeterli değildir. Profesyonel bir seçim, birkaç önemli faktörün dikkate alınmasını gerektirir.
eleman gücü
Element gücü genellikle watt veya kilowatt cinsinden belirtilir. Gerekli güç, ortamın veya sıvının hacmine, başlangıç sıcaklığına, hedef sıcaklığa, ısıtma süresine, ısı kaybına ve çalışma koşullarına göre hesaplanmalıdır.
Gerekenden daha az gücü seçmek süreci yavaşlatır. Öte yandan, çok fazla güç seçmek enerji tüketimini artırabilir, malzemelere zarar verebilir ve elemanın ömrünü kısaltabilir.
Güç voltajı
Elemanlar farklı gerilimlere göre tasarlanabilir. Sipariş vermeden önce kurulum yerindeki elektriğin tek fazlı mı yoksa üç fazlı mı olduğu ve kontrol sisteminin nasıl çalıştığı belirlenmelidir. Gerilimin elemanın teknik özelliklerine uygun olmaması, arızanın veya uygunsuz performansın önemli nedenlerinden biridir.
çalışma sıcaklığı
Prosesin gerekli sıcaklığı, tel tipi, kılıf ve üretim yönteminin seçimi üzerinde doğrudan etkiye sahiptir. Çalışma sıcaklığı ne kadar yüksek olursa, daha dayanıklı malzeme ve daha hassas tasarım kullanılması gerekir.
çalışma ortamı
Element havada mı yoksa sıvıda mı çalışıyor? Ortamda buhar, nem, aşındırıcı maddeler, yağ, toz veya titreşim var mı? Bu soruların cevapları gövde malzemesi, terminal tipi, koruma seviyesi ve sızdırmazlık modeli seçiminde rol oynuyor.
Eleman boyutları ve formu
Uzunluk, çap, ayaklar arası mesafe, bağlantı noktası, diş tipi, büküm şekli ve montaj alanı cihaza uygun olmalıdır. Özel projelerde eski numune veya teknik çizime göre inşaat siparişi verilmesi daha doğru olur.
Sıcaklık kontrol sistemi
İstikrarlı performans elde etmek için elemanın termostat, termokupl, sıcaklık kontrol cihazı, SSR veya oransal kontaktör gibi uygun bir kontrol sistemine bağlanması gerekir. Yanlış kontrol, elemanın sürekli ve kesintisiz çalışmasına, sıcaklığının artmasına ve erken yanmasına neden olabilir.
Endüstriyel çubuk elemanı neden yanıyor?
Endüstriyel bir çubuk elemanının yanması her zaman onun kalitesinin düşük olduğu anlamına gelmez. Çoğu durumda arızanın ana nedeni kullanım koşulları, kurulum veya sıcaklık kontrolüyle ilgilidir.
En önemli nedenlerden biri yanlış gücün seçilmesidir. Eleman gücü hacim veya çalışma ortamına göre çok yüksekse elemanın yüzeyi aşırı ısınacaktır. Bu konu özellikle hava veya yağın ısıtılmasında daha hassastır.
Elemanın kuru çalışması da arızanın yaygın nedenlerinden biridir. Örneğin, tanktaki suyu ısıtmak için takılan eleman yeterli su olmadan açık kalırsa, üretilen ısı düzgün bir şekilde aktarılamaz ve elemanın gövdesi çabuk ısınır.
Eleman yüzeyindeki yağışlar, voltaj dalgalanmaları, hatalı montaj, doğru kontrol cihazının kullanılmaması, zayıf elektrik bağlantısı, terminal içine nem girmesi ve kılıf malzemesinin aşındırıcı ortamla uyumsuzluğu da elemanın ömrünü kısaltabilir.
Endüstriyel çubuk elemanının ömrünü uzatmak için önemli noktalar
Birkaç basit noktaya dikkat edilmesi, endüstriyel çubuk elemanının kullanım ömrünü uzatabilir ve üretim hattındaki ani duruşları önleyebilir.
İlk nokta, öğeyi gerçek çalışma koşullarına göre seçmektir. Ucuz ama orantısız bir model kullanmak, uzun vadede onarım maliyetlerini artıracak ve üretimi durduracaktır.
İkinci nokta ise hassas bir sıcaklık kontrol sistemi kullanmaktır. Eleman gözetimsiz bırakılmamalı ve sürekli açık bırakılmamalıdır. Doğru kontrol cihazı sıcaklığın belirtilen aralıkta tutulmasına yardımcı olur.
Üçüncü şey, elektrik bağlantılarının ve terminallerinin periyodik olarak kontrol edilmesidir. Gevşek bir bağlantı, bağlantı noktasında sıcaklığın artmasına, performansın düşmesine ve hatta kabloların hasar görmesine neden olabilir.
Sıvı uygulamalarda sıvı seviyesinin kontrol edilmesi önemlidir. Eleman kuru veya yarı suya batırılmış koşullarda çalışmamalıdır. Ayrıca su depolarında periyodik kireç giderme işlemi ısı transferini iyileştirebilir ve eleman üzerindeki termal basıncı azaltabilir.
Toz veya aşındırıcı buharların bulunduğu endüstriyel ortamlarda da korumalı kapaklar, kontrol panelleri ve bağlantılar kullanılmalıdır.
Endüstriyel çubuk elemanının özel imalatı
Birçok endüstri, elemanları piyasada hazır bulunmayan özel veya ithal makineler kullanıyor. Böyle bir durumda endüstriyel çubuk elemanının numuneye, çizime veya cihazın teknik özelliklerine göre özel olarak üretilmesi büyük önem kazanmaktadır.
Özel imalatta güç, gerilim, uzunluk, çap, eleman şekli, taban konumu, bağlantı tipi, kılıf malzemesi, çalışma sıcaklığı ve ortam koşulları gibi bilgiler kontrol edilir. Daha sonra eleman cihazın ihtiyacına göre üretilecektir.
Bu yöntem, parça tedarik problemini çözmenin yanı sıra, önceki tasarımı değiştirme fırsatı da olabilir. Örneğin, ısı konsantrasyonu veya gövdenin uygunsuz malzemesi nedeniyle önceki eleman sürekli olarak hasar görüyorsa, yeni tasarımda daha uygun güç, form veya malzeme tipinin seçilmesi mümkündür.
Centigrad Industrial Group'tan endüstriyel çubuk elemanının satın alınması
Endüstriyel çubuk elemanı satın alırken en önemli şey, ürünü yalnızca görünümüne veya fiyatına göre seçmemektir. Endüstriyel bir elemanın güç, voltaj, gövde malzemesi, ısıl koşullar, uygulama türü ve kurulum alanı açısından cihazınızla uyumlu olması gerekir.
Centigrade Industrial Group, termal ekipman alanında uzmanlaşmış tavsiyeler sağlar ve çeşitli endüstriyel çubuk elemanlarının seçimi ve üretiminde çeşitli endüstrileri destekler. Mevcut numuneyi kontrol etme, özel bir eleman oluşturma, doğru formu seçme ve belirli endüstriyel uygulamalara yönelik bir çözüm sunma olanağı, müşterilerin daha güvenli bir seçim yapmasına yardımcı olur.
Detaylı bir teknik teklif alabilmek için bir önceki elemanın görüntüsü, boyutları, parça üzerinde listelenen güç ve voltajı, cihaz tipi, kullanım ortamı ve gerekli sıcaklık gibi bilgilerin uzmanlara sağlanması daha doğru olacaktır.
özet
Endüstriyel çubuk elemanı fabrikalarda ve üretim makinelerinde ısıtma sistemlerinin en önemli bileşenlerinden biridir. Bu parçanın doğru seçilmesi, ısıtma işleminin kalitesini artırabilir, enerji tüketimini kontrol edebilir, ekipmanın ömrünü uzatabilir ve üretim hattındaki maliyetli duruşları önleyebilir.
Temel seçim için ortam tipi, güç, voltaj, çalışma sıcaklığı, kılıf malzemesi, eleman formu ve sıcaklık kontrol sistemi gibi hususlara dikkat edilmelidir. Belirli ölçü veya tasarım gerektiren projelerde endüstriyel çubuk elemanının özel imalatı en iyi çözüm olacaktır.
Santigrad Industrial Group, endüstriyel termal elemanların tasarımı, üretimi ve tedariğine odaklanarak, üretim birimlerinin, atölyelerin ve endüstriyel komplekslerin ihtiyaçlarına uygun tavsiye ve çözümler sunmaya hazırdır.
