As we know, one of the new and widely used air conditioning equipment that is used for cooling and heating the space inside residential, commercial, office, etc. is duct split or channel split. Duct splits are in two pieces and consist of an internal unit (evaporator) and an external unit (condensing unit). Split duct installation is done in several steps.

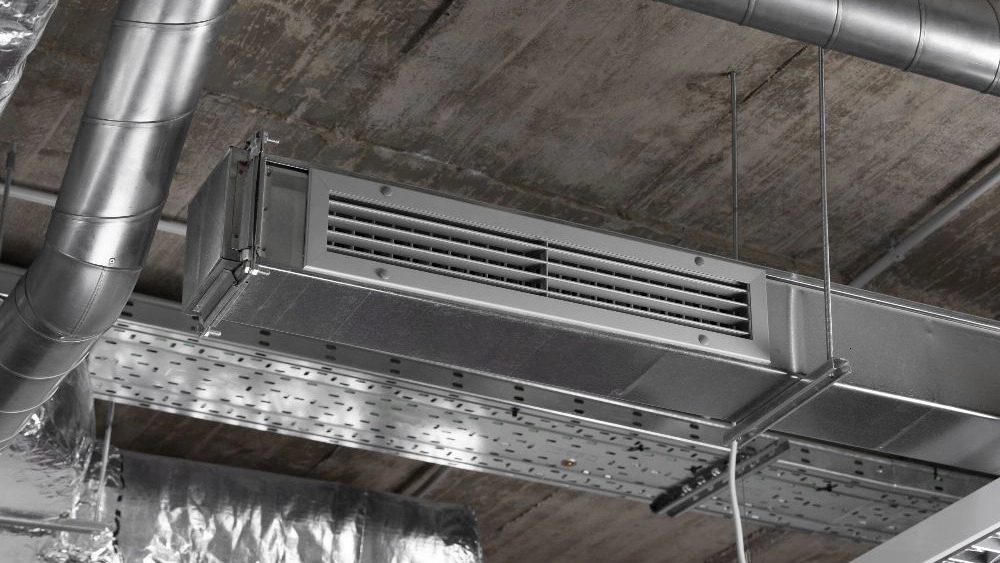

installation of Split Duct
Installing a split duct is one of the important steps in maintaining the standard lifespan of this device and reducing its energy consumption. Care must be taken in choosing the capacity before installation, the correct design of the location of the indoor and outdoor units, how to channel and pipe the device, and many other things in the installation and operation of the split duct must be done correctly.
Installation Steps of Duct Split
After selection, it is time to install split duct, which must be done by split duct installation experts; These steps include the following steps in summary:
- خرید دستگاه با ظرفیت مناسب: این مرحله در واقع پیش از نصب و در کنار بررسی محل پروژه و شرایط آن، انجام میشود.
- تعیین محل و نصب یونیت داخلی: کلا محل نصب داکت اسپلیت برای بهرهوری از حداکثر عملکرد آن و دوری از رطوبت و محیط نامطلوب برای جلوگیری از خرابی دستگاه مهم است. یونیت داخلی بسته به نوع و طراحی متخصص پروژه یا در سقف کاذب یا در کف زمین و در محیطی که ایجاد سروصدای یونیت مشکلزا نیست، نصب میشود. اجزای آن باید با دقت کامل کنار هم قرار گیرند و فضا برای احتمال تعمیر آن هم در نظر گرفته شود.
- تعیین محل و نصب یونیت خارجی: با توجه به بالازن یا بغلزن بودن یونیت خارجی و تعداد، باید آن را در محیطی مثل بالاپشتبام یا تراس نصب کرد. دور بودن از تابش مستقیم خورشید، نبودن رطوبت و آلودگی، آزادی برای تولید صدا از معیارهای انتخاب این فضاها برای نصب یونیت خارجی است.
- لولهکشی دستگاه: لوله مسی در ابعاد و مشخصات استاندارد داکت اسپلیت خریداریشده، به عنوان پل ارتباطی یونیت داخلی و خارجی استفاده میشود. از طریق لوله مسی گاز مبرد بین دو بخش دستگاه و انجام عملیات سرمایش و گرمایش جابهجا میشود.
- کانالکشی دستگاه: کانال با جنس و طول مناسب به همراه برزنت برای جلوگیری از لرزش، از یک طرف به خروجی یونیت داخلی و از طرف دیگر به دریچه خروجی هوای محیط هدف نصب و وصل میشود.
- نصب ترموستات و کابل برق داکت اسپلیت: ترموستات یا کنترل دستگاه برای تنظیم دمای محیط و هوای داخل کانال نصب معمولا در مسیر بازگشت لوله نصب میشود. سپس کابل برق هم از یک طرف به یونیت داخلی و از طرف دیگر به جعبه برق حاضر در یونیت خارجی وصل میشود.
- تست دستگاه: بعد از انجام برقکشی، باید با روشن کردن دستگاه، عملکرد آن را تست کرد. اگر اتفاق عجیبی نیافتاد و صدای غیرعادی ندهد، عملکرد آن درست است.

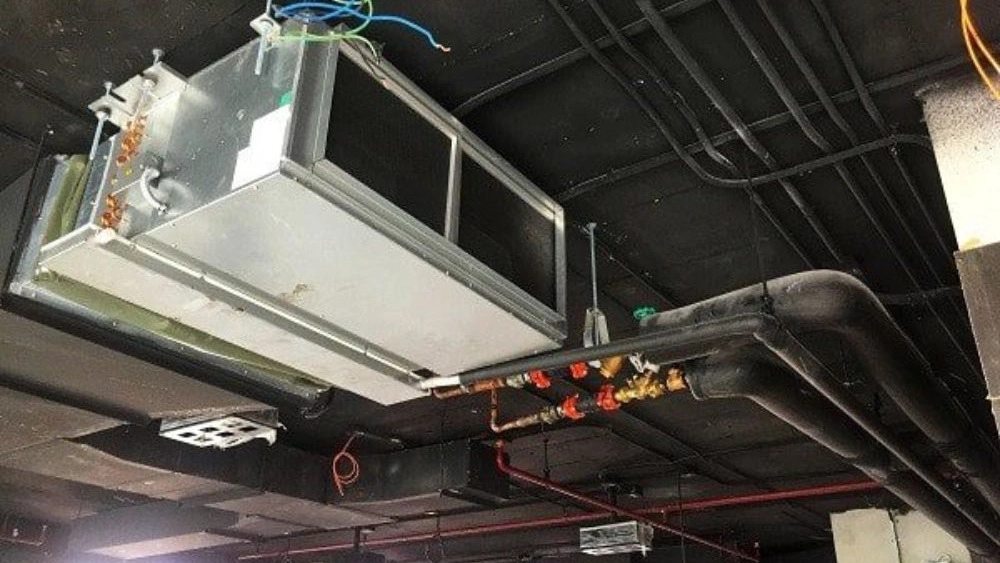

How Duct Split Plumbing
Duct split piping is a stage of the facility for physical communication in order to move the refrigerant gas between the external unit (condensing unit) and the internal panel (evaporator). Also, to cover the heating mode, hot water piping is used to feed the heating coil and drain the water in the condenser of the system.
Copper pipes of various thicknesses are used for duct split piping in the refrigeration department. The thickness of the wall and the size of the pipes are calculated according to the working pressure of the system and the cooling capacity of the split duct. But in the heating part of this system, steel pipes or 5-layer polymer pipes are usually used.
It is necessary that there is no energy loss or heat exchange with the environment during the passage of these pipes. To prevent energy loss, it is necessary to insulate each pair of copper pipes. This insulation is carried out according to special principles for both the installation of the cladding or the installation of the pipes. Electrical connection is also one of the important points in the way of split duct piping. The cable is placed along the insulated pipes and both are wrapped using primer glue.
Copper Tube Size At Installation of Duct Split
The first point in how to pipe a split duct is to check the distance of the units from each other. Considering the distance of the units, the length of the pipes will be calculated. In the next step, it is necessary to calculate the size of the copper pipes according to the capacity of the split duct system for the complete passage of refrigerant gas. In order to choose the size of the copper pipe for the refrigerant gas exchange between the units, we face various factors. Such as:
Split Duct Capacity: The capacity of the system is the main factor that determines the size of the pipe. As a rule, to install larger systems, we should use pipes that have a higher capacity. At the same time, the diameter of the pipe is usually the same in all capacities. However, according to the capacity of the system, they use sizes from 1.2 to 5.8 inches for the return piping of split duct units.
Split duct system compressor type: The compressor working mechanism is another key factor in the split duct piping system. In the design of the split duct system, they use a variety of rotary or scroll compressors. In split ducts with the same capacity, if a scroll compressor is used, the size of the copper pipe is larger than in systems with a rotary compressor.
Split duct piping is done in two ways, either inside the duct or on the surface. In both methods, we need to perform full-wall insulation of copper pipes. This insulation will be done in the following way:
- لوله کشی داکت اسپلیت به دو شکل توکار یا داخل داکت و یا روکار انجام میشود. در هر دو روش به اجرای عایقکاری تمام جداره لولههای مسی نیاز داریم. این عایقکاری به روش زیر انجام خواهد شد:
- تمامی لولهها را باید با دو لایه ضد زنگ بپوشانید.
- در صورت دفن شدن لولهها لازم است که با یک لایه روغن و نوار پرایمر پوشانده شوند.
- در صورت عبور لولهها از داکت لازم است که تمام سطوح اطراف آنها با یک لایه پشم شیشه یا فوم آلومینیوم پوشانده شود.
- برای عایق کردن لولههای روکار از دو لایه ضد زنگ به همراه یک لایه رنگ و ورق آلومینیومی استفاده میکنند.
